| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Star merter |
| 모델 번호: | CYYZ201CY |
| 최소 주문 수량: | 1PC |
| 가격: | negotiable |
| 지불 조건: | T/T |
| 공급 능력: | 30000개/월 |
| 범위: | 0~2.5MPa (비밀에 대해서는 범위 선택 표 참조) | 출력: | 4~20mA, 4~20mA HART, RS485, 0~10VDC, 0~5VDC, 1~5VDC |
|---|---|---|---|
| 전원 공급: | 9~32VDC, 15~32VDC, 13~32VDC, 15~24VDC | 정확성: | 0.25%FS, 0.5%FS |
| 이름: | 산업적 차압발진기 | ||
| 강조하다: | 산업적 차압발진기,차차 압력 송신기 0.25%FS,방화 방지 압력 송신기 0.5%FS |
||

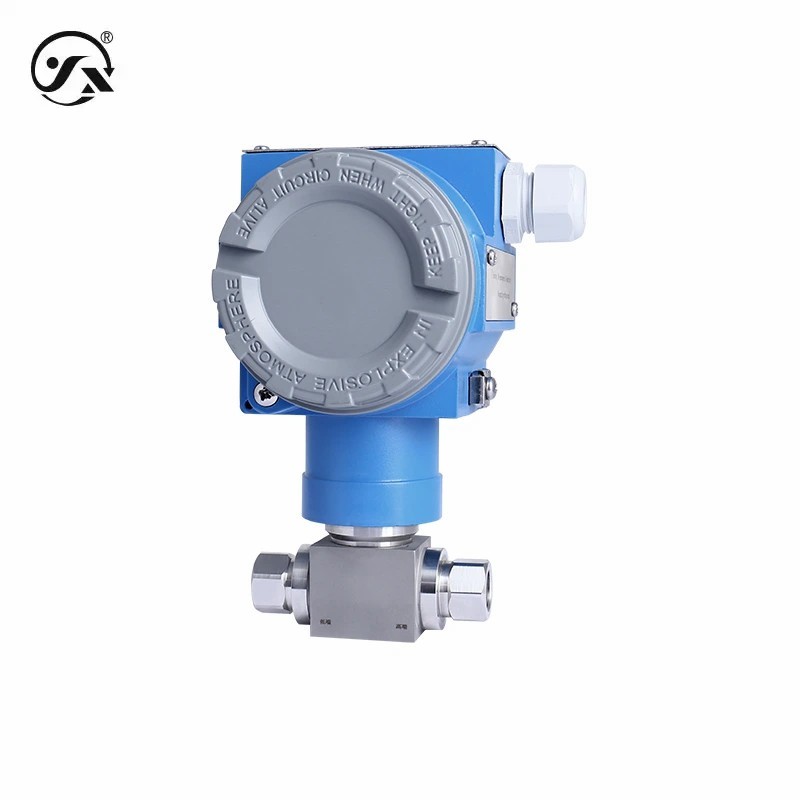

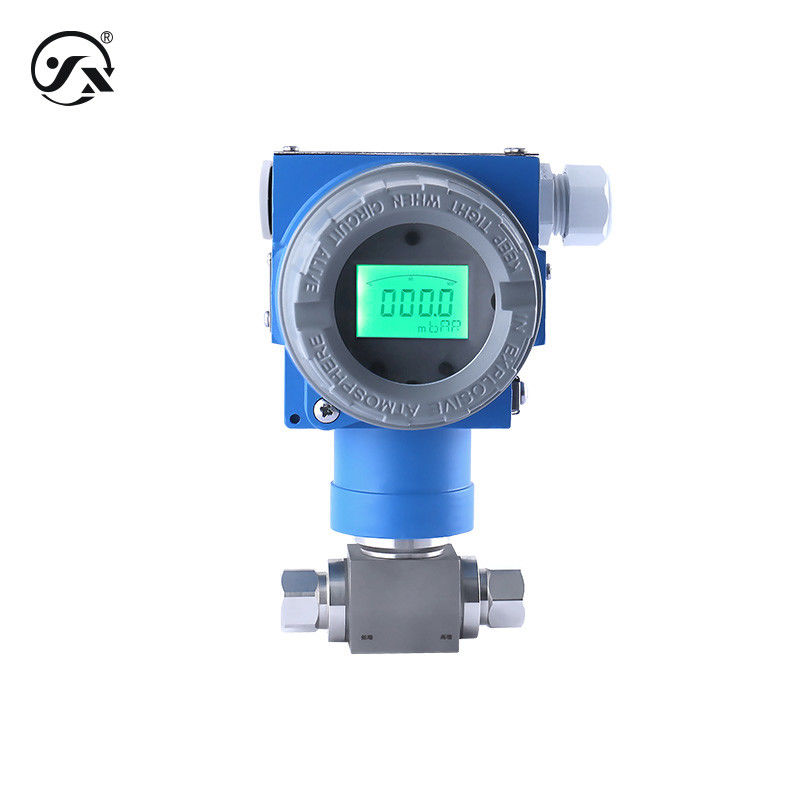

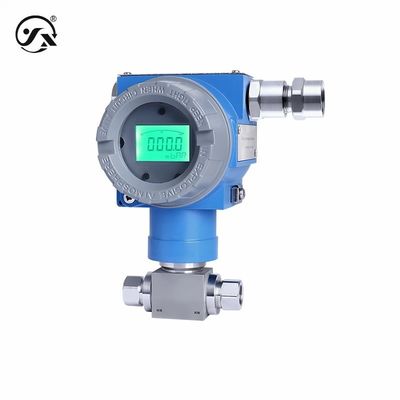

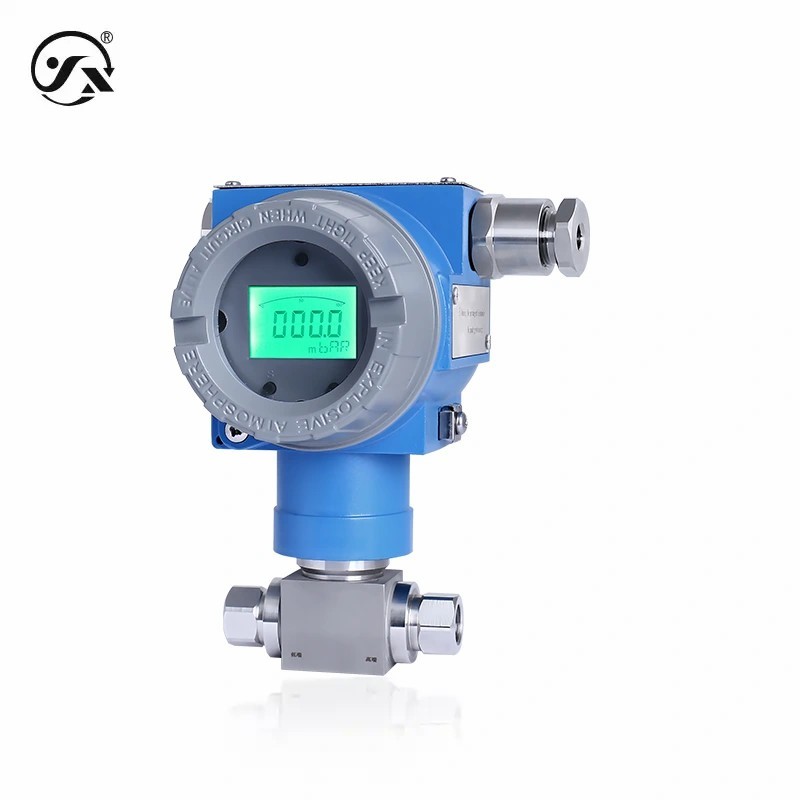

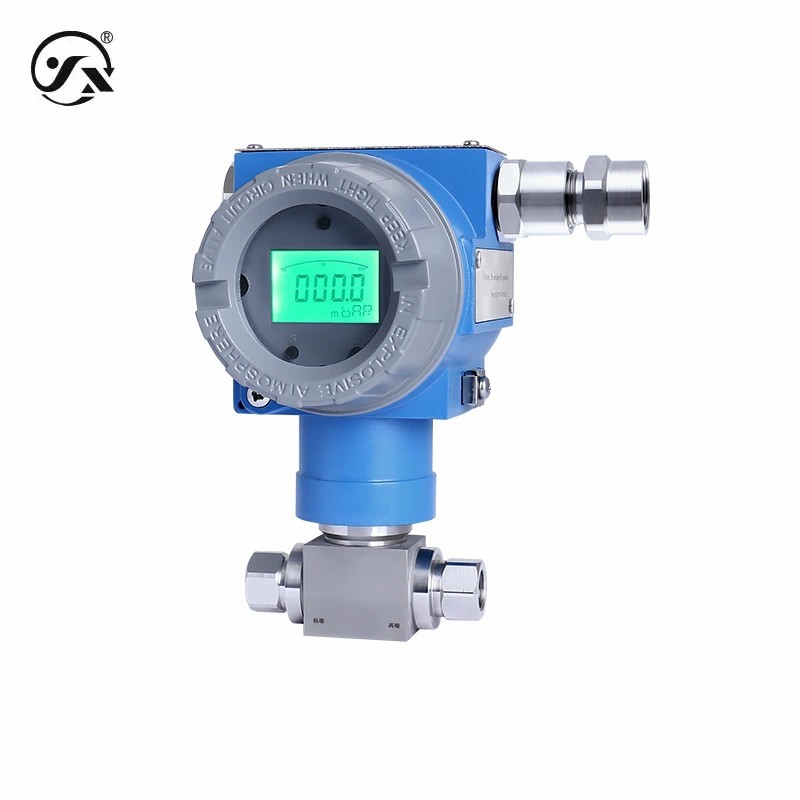

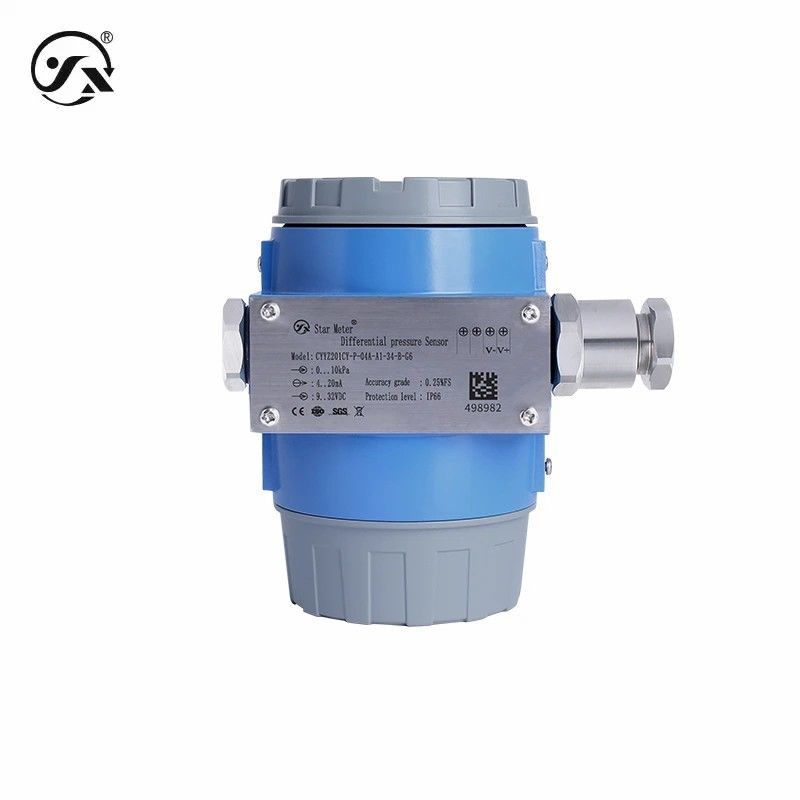

CYYZ201CY 산업용 차차 압력 송신기차차 압력 값을 측정
CYYZ201CY 타입의 차차 압력 송신기는 산업용으로 설계되었으며 액체나 기체의 차차 압력 값을 측정할 수 있다.다양한 폭발 방지 기능 옵션, 본질적으로 안전 유형, 먼지 본질적으로 안전 유형, 불투명 유형, 불투명 먼지 유형, 또한 비용 효율적인 HART 프로토콜 통신을 선택할 수 있습니다.
| 기본 매개 변수 | |
| 측정 매개체 | 액체 또는 가스 (접촉 물질과 호환됩니다.) |
| 압력 모드 | 차차 압력 |
| 매체 온도 | -40°C~85°C |
| 정해진 시간에 | 20ms |
| 정확도 클래스 | 0.25%FS (차차 압력 범위와 명목 범위 비율 ≥1:2.5) 0.5%FS (차차 압력 범위와 명소 범위의 비율 <1:2.5) 반복성 ≤0.05%FS, 히스테리세스 ≤0.05%FS
참고: 기준 조건 온도 25~86 °C, 대기압 106~45kPa, 습도 75~<>%RH |
| 응답 빈도 | 아날로그 신호 출력 ≤ 30Hz, 디지털 신호 출력 ≤ 5Hz, HART 통신 ≤ 10Hz |
| 안정적인 성능 | ± 0.1% FS/년 |
| 온도 보상 | -10~70°C |
| 온도 변동 | ±0.01%FS/°C (온도 보상 범위) ±0.05%FS/°C (온도 보상 범위 밖) |
| 안정적인 성능 | ± 0.1% FS/년 |
| 엑스 타입 | 방화 방지 Ex db II.C T6 Gb 방화 방지 먼지 종류 Ex tb IIIC T80°C Db
본질적으로 안전 Ex ia II.C T6 Ga (4 ~ 20mA / 4 ~ 20mA HART 출력만) |
| 보호 정도 | IP66 참고: 위의 보호 수준은 전기 연결이 완료된 후에 달성 된 전기 연결을 의미합니다. |
| 지속가능한 성능 | 1X106번 (하단 범위에서 상단 범위 사이클 수) |
| 전체 무게 | 디스플레이 없이 1.51kg 디스플레이로 1.55kg |
| 결의 | 아날로그 출력 0,01%FS, 디지털 출력 0,05%FS |
| 출력 전력 | |
| 출력 | 4·20mA,RS485,0·10VDC,0·5VDC,1·5VDC,4·20mA HART |
| 전원 공급 | 9~32VDC,13~32VDC,15~32VDC,15~24VDC |
| 최대 전력 | |
| 4~20mA 디스플레이와 함께/없고 RS485 디스플레이와 함께 0~10VDC 디스플레이와 함께
디스플레이와 함께 0~5VDC |
≤0.02Us ((W) |
| RS485 표시가 없습니다 | ≤0.015Us ((W) |
| 0~10VDC 표시가 없습니다 0~5VDC 표시가 없습니다 1~5VDC 표시가 없습니다 |
≤0.008Us ((W) |
| 부하 특성 | |
| 전압 유형 | ≥10kΩ |
| 현재 타입 | 디스플레이 부하가 없습니다. 디스플레이 로드≤{(US-12)÷0.02}Ω (US=공급 전압) |
| HART 전류 타입 | 부하 ≤ {(Us-12)÷0.02}Ω(Us=보급 전압) |
| 환경 조건 | |
| 실내 온도 | -40°C~85°C |
| 환경 습도 | 0%~95%RH ((컨덴서이션, 콘덴서션 없음) |
| 전체 재료 | |
| 대막 | 316L 스테인리스 스틸 ( 측정 대류와의 접촉) |
| 프로세스 연결 | 304 스테인리스 스틸 ( 측정 대류와의 접촉) |
| 장막 | 도형 알루미늄 |
| 밀봉 | 니트릴 고무 O 링 ( 측정 대상에 접촉) |
| 화면 창 | ≈ 6mm 폭발 방지 유리 |
| 기계적 안정성 | |
| 지진성 성능 | 10g ((20... 2000Hz) 는 IEC60068-2-6 표준에 적합합니다. |
| 충격 저항 | 500g/ms는 IEC60068-2-27 표준에 적합합니다. |
| 전기 보호 | |
| 단전 보호 | 영구적 |
| 반극성 보호 | 손상은 없지만 작동하지 않습니다. |
| 단열 저항 | ≥100MΩ 500VDC |
| 다이렉트릭 강도 | 500VAC |
| 출력 제한 | |
| 출력은 최소입니다. | 4mA,0,0.001VDC3.8mA |
| 최대 출력 | 20mA,200010VDC, 5VDC, 22mA |
