| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Star Merter |
| 모델 번호: | CCY19Y |
| 최소 주문 수량: | 1PC |
| 가격: | negotiable |
| 지불 조건: | T/T |
| 공급 능력: | 30000개/월 |
| 범위: | -10~0~10kPa | 출력: | 4~20mA, RS485, 0~10VDC, 0~5VDC, 1~5VDC |
|---|---|---|---|
| 전원 공급: | 9~36VDC, 12~36VDC | 정확성: | 00.25%FS, 0.5%FS, 1%FS |
| 강조하다: | CCY19 차차 압력 송신기,벽에 장착된 차차 압력 송신기,벽에 장착된 압력분화 송신기 |
||

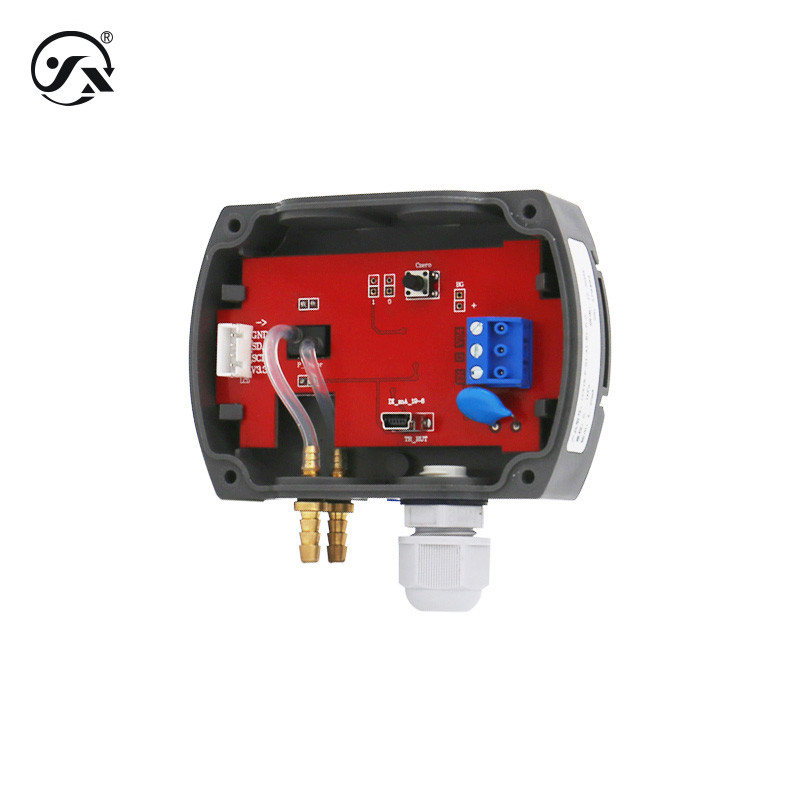

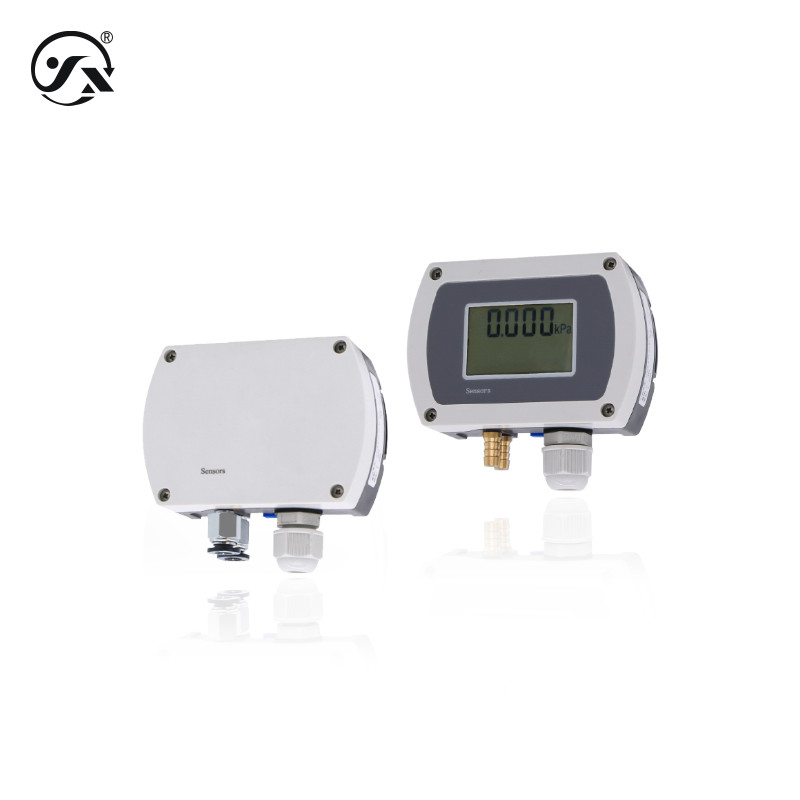

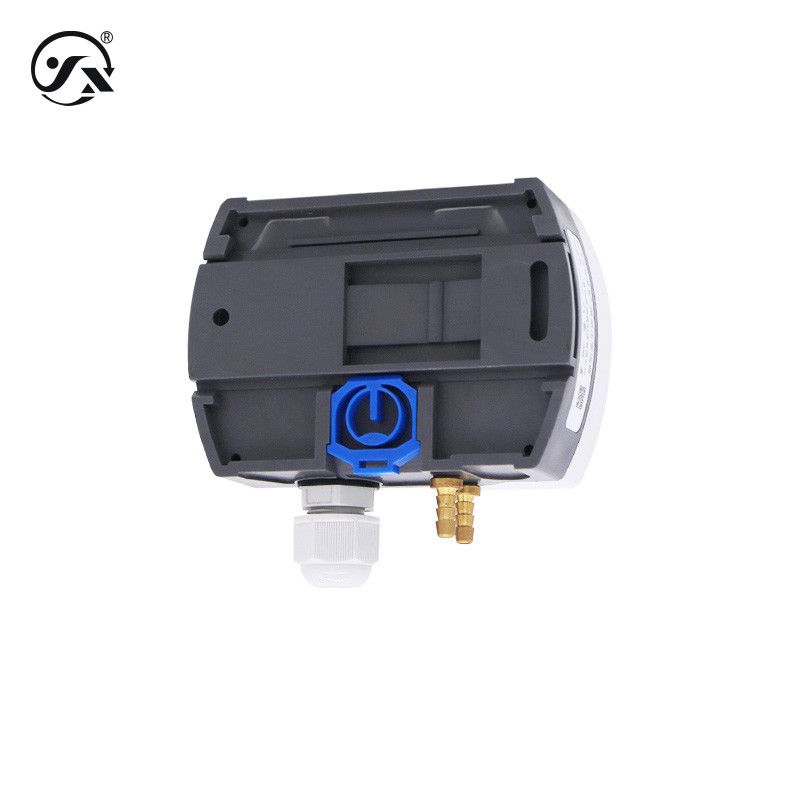

CCY19Y 벽에 장착 된 차차 압력 송신기 산업 장비 HVAC 심기 및 번식
| 기본 매개 변수 | |
| 측정 매개체 | 가스 (접촉 물질과 호환되며 습도 <90RH%, 응축되지 않습니다) |
| 측정 범위 | -10~0~10kPa |
| 압력 종류 | 차차 압력 |
| 온도 보상 | -10~60°C |
| 정해진 시간에 | 400ms |
| 정확도 클래스 | 0.5%FS 또는 0.25%FS (범위≥1kPa); 1%FS 또는 0.5%FS (범위<1kPa) |
| 응답 빈도 | 아날로그 출력 ≤ 20Hz, 디지털 신호 출력 ≤ 5Hz |
| 안정적인 성능 | ±0.3%FS/년 (범위≥1kPa); ±0.5%FS/년 (범위<1kPa) |
| 온도 변동 | ±0.03%FS/°C (온도 보상 범위) |
| 지속가능한 성능 | 10X106번 (하단 범위에서 상단 범위 사이클) |
| 전체 무게 | 디스플레이와 함께 150g, 디스플레이 없이 130g |
| 보호 정도 | IP65 |
| 결의 | 아날로그 출력 0,02%FS, 디지털 출력 0,05%FS |
| 출력 전력 | |
| 출력 신호 | 4~20mA,RS485,0~10VDC,0~5VDC,1~5VDC |
| 전원 공급 범위 | 9~36VDC,12~36VDC |
| 최대 전력 | |
| 4~20mA | ≤0.02Us ((W) |
| RS485 | ≤0.015Us ((W) |
| 0~10VDC | ≤0.015Us ((W) |
| 0~5VDC | ≤0.015Us ((W) |
| 1~5VDC | ≤0.015Us ((W) |
| 부하 특성 | |
| 전압 유형 | ≥10kΩ |
| 현재 타입 | 부하 ≤ {(Us-7.5) ÷0.02}Ω(Us= 공급 전압) |
| 환경 조건 | |
| 매체 온도 | -40~100°C |
| 실내 온도 | -40°C~85°C |
| 전체 재료 | |
| 장막 | ABS 엔지니어링 플라스틱 |
| 대막 | 실리콘 칩 (시험중인 매체와 접촉) |
| 압력 튜브 | 실리콘 (측정중소와 접촉) |
| Φ6 파고다 입 | H59 구리 ( 측정 대류와 접촉) |
| Φ8 파고다 입 | H59 구리 ( 측정 대류와 접촉) |
| Φ6 빠른 연결 장치 | 구리의 니켈 접착 (시험 중계체와의 접촉) |
| Φ4 빠른 나사 인터페이스 | 304 스테인리스 스틸 ( 측정 대류와의 접촉) |
| 케이블 잠금머리 | 나일론 (5~8mm 로킹 와이어 지름) |

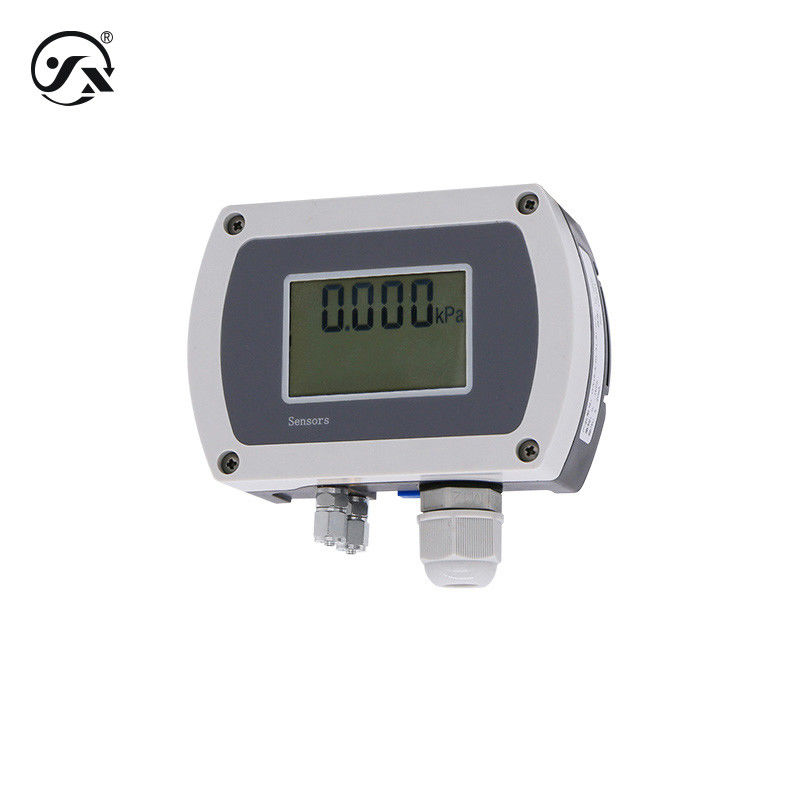

| 표시 | 백라이트가 없는 LCD 디스플레이 |
| 기계적 안정성 | |
| 지진성 성능 | 10g ((20... 2000Hz) IEC60068-2-6 표준에 따라 |
| 충격 저항 | 500g/1ms는 IEC60068-2-27 표준에 부합합니다. |
| 전기 보호 | |
| 단전 보호 | 영구적 |
| 반극성 보호 | 손상은 없지만 작동하지 않습니다. |
| 단열 저항 | ≥100MΩ,500VDC |
| 다이렉트릭 강도 | 500VAC |
| 출력 제한 | |
| 4~20mA | 출력 최소 4mA, 최대 출력 20mA |
| RS485 | 출력 최소 0, 출력 최대 2000 |
| 0~5VDC | 출력 최소 0VDC, 출력 최대 5VDC |
| 0~10VDC | 출력 최소 0VDC, 출력 최대 10VDC |
| 1~5VDC | 출력 최소 1VDC, 출력 최대 5VDC |
| 인터페이스 사양 | |
| 인터페이스 사양 | φ6 파고다 입, φ8 파고다 입, φ6 빠른 인터페이스, φ4 빠른 나사 인터페이스 |
