| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | star meter |
| 모델 번호: | cyyz571afy |
| 강조하다: | 세라믹 콘덴시터 코어 압력 송신기,세라믹 콘덴시터 압력 송신기,부식 방지 압력 트랜스미터 |
||
|---|---|---|---|

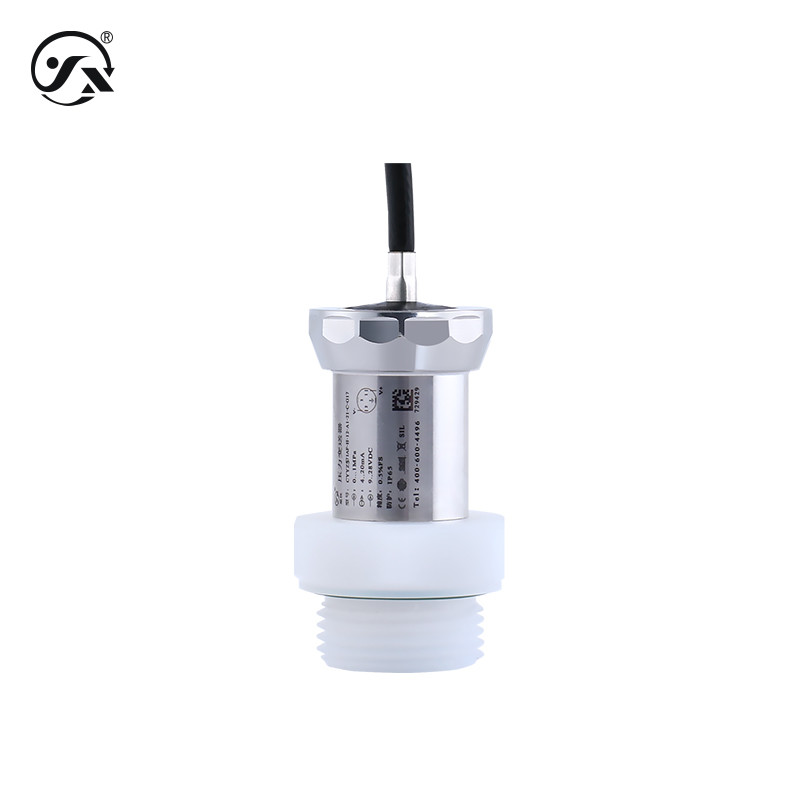

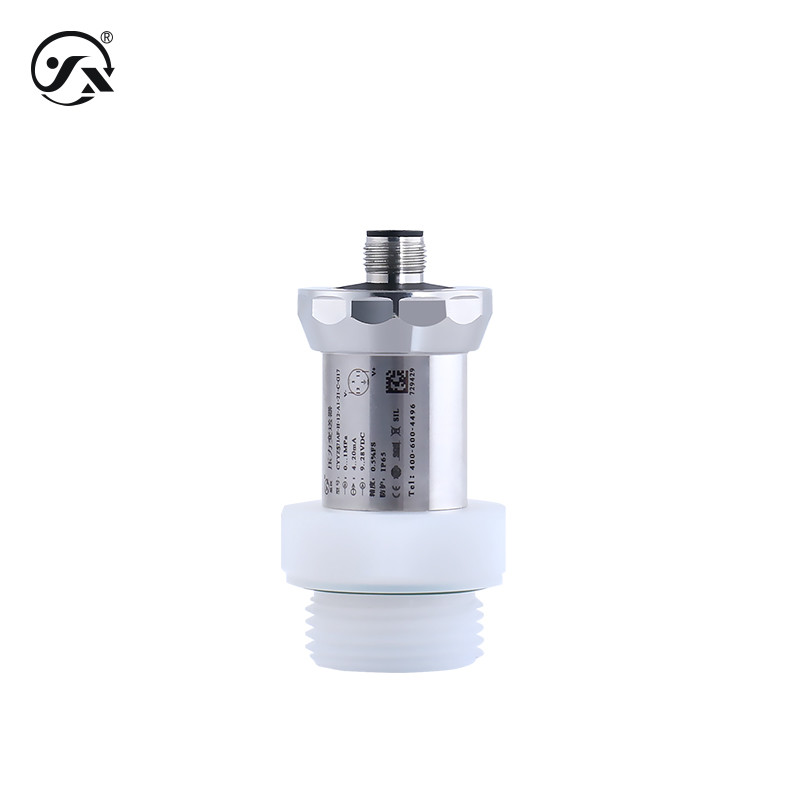

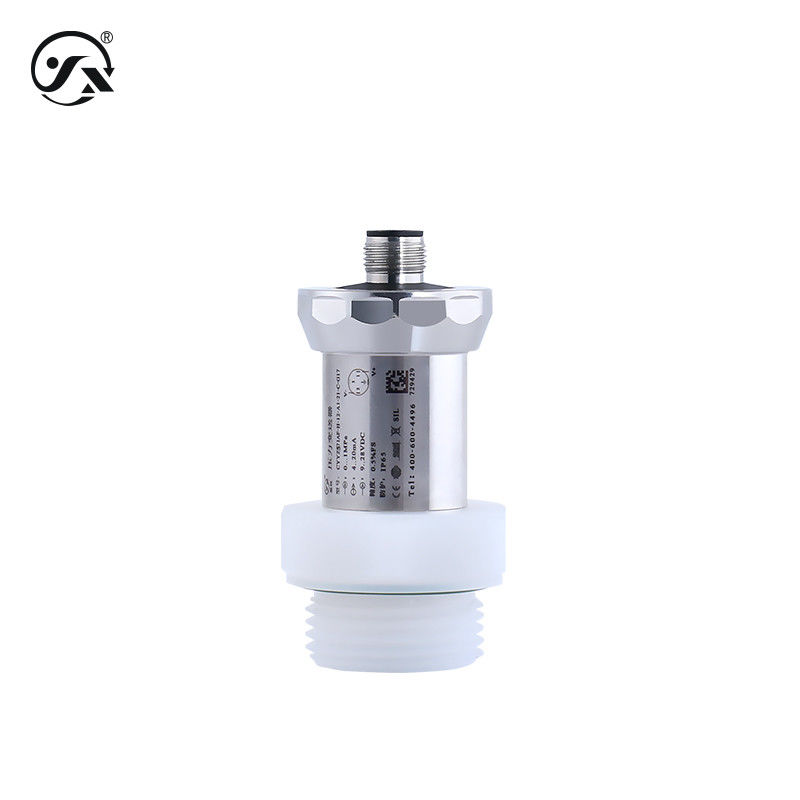

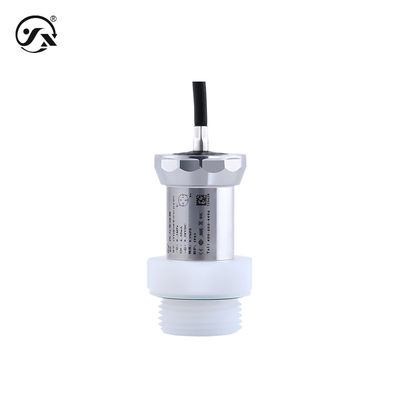

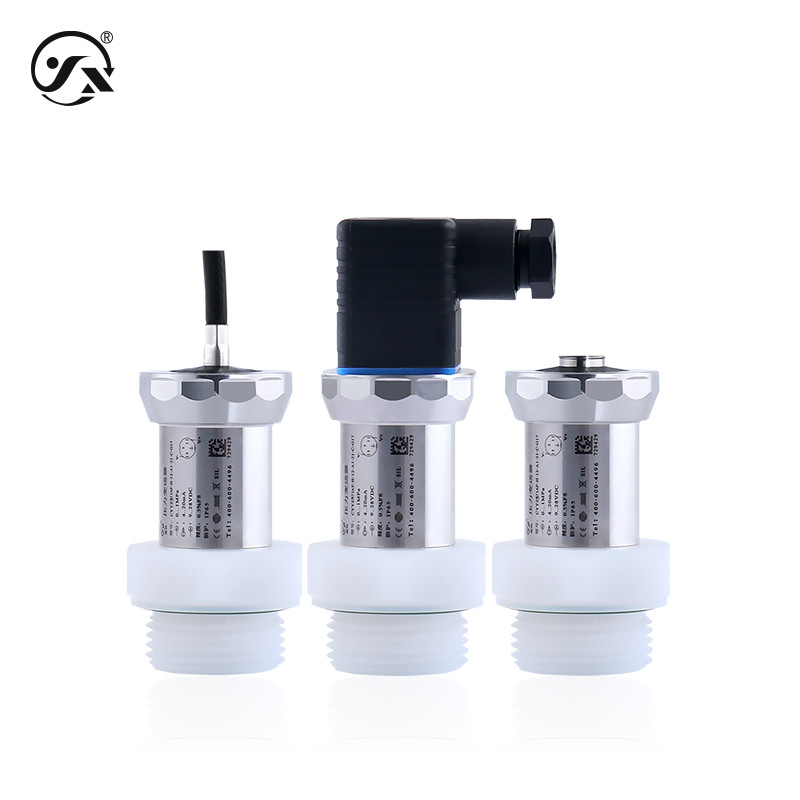

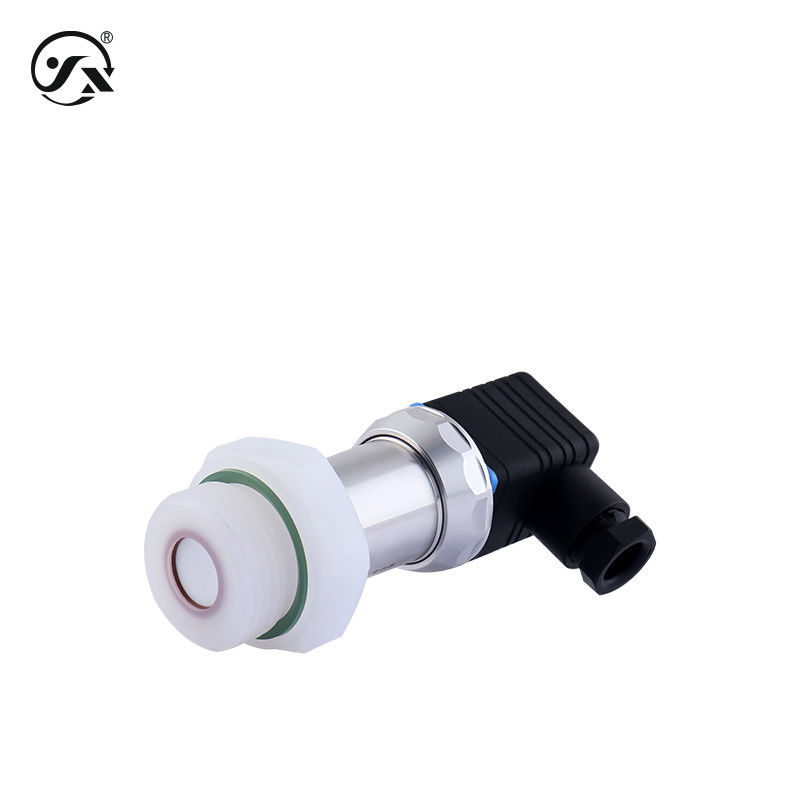

CYYZ571AFY 세라믹 콘덴시터 반독성 압력 송신기는 세라믹 콘덴시터 코어로 장착되어 있으며 프로세스 연결 부분은 PVDF 재료로 만들어졌으며,부식 가스를 측정하기에 적합합니다., 액체, 액체 또는 미디어를 입자로. 그리고 anti-stabbing, anti-clogging, 높은 정확도, 고압 저항, 진공 저항 및 기타 특성을 가지고 있습니다.폭발 방지 기능이 선택 사항.
| 측정 매개체 | 가스, 액체 또는 유체 (접촉 물질과 호환) |
| 압력 범위 | -0.1~0~2MPa (정밀 내용은 범위 선택 표 참조) |
| 압력 모드 | 측정 압력, 절대 압력, 음압 |
| 중간 온도 | -40°C~85°C |
| 연결 시간 | 20ms |
| 안정적인 성능 | ±0.1% FS/년 |
| 온도 변동 | ±0.01%FS/°C (온도 보상 범위 내) ±0.05%FS/°C (온도 보상 범위 밖) |
| 온도 보상 | -20~80°C |
| 폭발 방지형 | 내부적으로 안전 Ex ia IIC T6 Ga (출력만 20mA) |
| 보호 수준 | IP65 참고: 위의 보호수준은 전기 연결이 완료된 후 달성되는 수준을 의미합니다. |
| 정확도 수준 | 00.1%FS, 0.25%FS |
| 응답 빈도 | 아날로그 신호 출력 ≤30Hz 디지털 신호 출력 ≤5Hz |
| 결의 | 아날로그 출력 0,01%FS, 디지털 출력 0,05%FS |
| 전체 무게 | ≈185g |
| 출력 전원 공급 | |
| 4~20mA | 9~28VDC, 15~24VDC (자연적으로 안전합니다) |
| RS485 | 9~28VDC |
| 0~10VDC | 15~28VDC |
| 0~5VDC | 9~28VDC |
| 1~5VDC | 9~28VDC |
| 최대 전력 | |
| 4~20mA | ≤0.02Us ((W) |
| RS485 | ≤0.015Us ((W) |
| 0~10VDC | ≤0.008Us ((W) |
| 0~5VDC | ≤0.008Us ((W) |
| 1~5VDC | ≤0.008Us ((W) |
| 부하 특성 | |
| 전압 유형 | ≥10kΩ |
| 현재 타입 | 부하 ≤{(Us-7.5) ÷0.02}Ω |
| 환경 조건 | |
| 실내 온도 | -40°C~85°C |
| 환경 습도 | 0%~95%RH (연결이 없거나 응축이 없거나) |
| 과압 및 폭발 | |
| 과부하압 | 0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa, 1.67MPa, 2.67MPa, 4MPa, 2.67MPa |
| 폭발 압력 | 0.4MPa, 0.5MPa, 0.8MPa, 1MPa, 1.8MPa, 2.5MPa, 4MPa, 6MPa, 4MPa |
| 전체 재료 | |
| 대막 | Al2O3 세라믹 ( 측정 매체에 접촉) |
| 프로세스 연결 | PVDF 폴리비닐리덴 플루오라이드 (측정 매체에 접촉) |
| 껍질 | 304 스테인리스 스틸 |
| 코어 밀폐 | 압력 및 폭발 차트 참조 ( 측정 매체와 접촉) |
| ED 원 | 플루오르 고무 |
| 히르슈만 커넥터 | ABS 엔지니어링 플라스틱 |
| 기계적 안정성 | |
| 진동 저항 | IEC60068-2-6 표준에 따라 10g (20...2000Hz) |
| 충격 저항 | 500g/ms IEC60068-2-27 표준을 준수합니다 |
| 전기 보호 | |
| 단회로 보호 | 영구적 |
| 역극성 보호 | 손상은 없지만 작동하지 않습니다. |
| 단열 저항 | ≥100MΩ 500VDC |
| 다이렉트릭 강도 | 500VAC |
| 출력 제한 | |
| 4~20mA | 4mA~20mA |
| RS485 | 0~2000 |
| 0~10VDC | 0.001VDC~10VDC |
| 0~5VDC | 0.001VDC~5VDC |
| 1~5VDC | 0.001VDC~5VDC |
