| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Star merter |
| 모델 번호: | CYYZ11DY |
| 최소 주문 수량: | 1PC |
| 가격: | negotiable |
| 지불 조건: | T/T |
| 공급 능력: | 30000개/월 |
| 범위: | -100kpa~0~100mpa | 출력: | 4~20mA, 4~20mA HART, RS485, 0~10VDC, 0~5VDC, 1~5VDC |
|---|---|---|---|
| 전원 공급: | 5~28VDC, 9~28VDC, 13~28VDC, 15~28VDC, 15~24VDC | 정확성: | 0.1%FS, 0.25%FS, 0.5%FS |
| 이름: | 압력 송신기 센서 | ||
| 강조하다: | CYYZ11D 압력 전송 센서,산업용 압력 송신기 센서,범용 산업용 압력 송신기 |
||

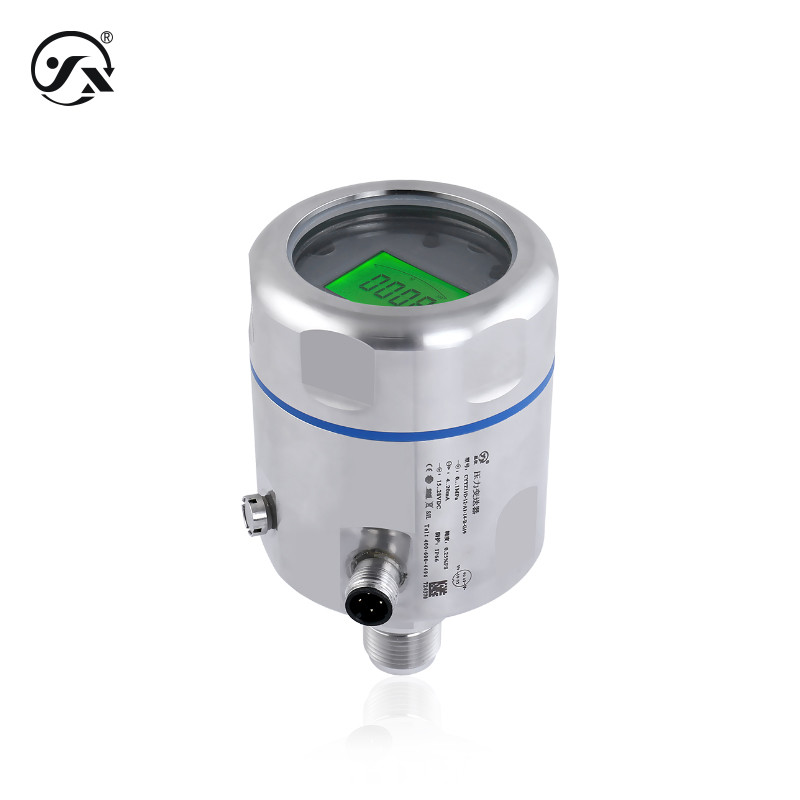

CYYZ11DY 범용 압력 송신기 범위 -100kPa~0~100MPa 정확도: 0.1%FS 0.25%FS 0.5%FS 일반 산업
CYYZ11DY 일반용 압력 송신기는 잘 설계되어 일반 산업에 이상적으로 적합합니다.그것은 본질적으로 안전한 유형과 먼지 본질적으로 안전한 유형의 두 개의 폭발 방지 기능이 있습니다., 또한 비용 효율적인 HART 프로토콜 통신을 선택할 수 있습니다. 또한 출력 신호, 범위 범위, 압력 인터페이스 등과 같은 여러 장점의 장점이 있습니다.각기 다른 작업 조건에 맞게 편리합니다..
| 기본 매개 변수 | |
| 측정 매개체 | 액체 또는 가스 (접촉 물질과 호환) 측정 범위 <10kPa (간도적이지 않고, 부식적이지 않고, 폭발적이지 않은 가스 및 습도 ≤90%RH, 응축이 없습니다.) |
| 측정 범위 | -100kPa0MPa (분야 선택 표를 자세히 참조하십시오) |
| 압력 유형 | 측정 압력, 절대 압력, 음압 |
| 중간 온도 | -40°C~85°C |
| 연결 시간 | 20ms |
| 안정적인 성능 | ±0.1% FS/년 |
| 온도 변동 | ±0.01%FS/°C (온도 보상 범위 내) ±0.05%FS/°C (온도 보상 범위 밖) |
| 폭발 방지형 | 내적 안전성 타입 Ex ia IIC T6 Ga (HART 출력만 4mA/4mA) 먼지 내부 안전 유형 Ex iaD 20 T80 °C (HART 출력만 4mA / 20mA) 참고: 본질적인 안전은 안전 격자 또는 본질적으로 안전한 전원 공급을 통해 통과해야합니다. |
| 보호 수준 | IP66 참고: 위의 보호수준은 전기 연결이 완료된 후 달성되는 수준을 의미합니다. |
| 내구성 | 10X106회 (측정 범위의 하단 한계에서 측정 범위의 상단 한계까지의 주기의 수) |
| 응답 빈도 | 아날로그 신호 출력 ≤30Hz 디지털 신호 출력 ≤5Hz HART 통신 ≤10Hz |
| 전체 무게 | ≈1kg |
| 결의 | 아날로그 출력 0,01%FS, 디지털 출력 0,05%FS |
| 출력 전원 공급 | |
| 출력 | 4·20mA, RS485, 0·10VDC, 0·5VDC, 1·5VDC, 4·20mA HART |
| 전력: | 5~28VDC, 9~28VDC, 13~28VDC, 15~28VDC, 15~24VDC |
| 정확도 수준 | 00.1%FS, 0.25%FS, 0.5%FS |
| 부하 특성 | |
| 전압 유형 | ≥10kΩ |
| 현재 타입 | 로드≤{(Us-12)÷0.02}Ω (Us=공급 전압) |
| HART 전류 타입 | HART 전류 유형: 부하 ≤{(Us-12)÷0.02}Ω (Us=공급 전압) |
| 환경 조건 | |
| 주변 온도 | -40°C~85°C |
| 환경 습도 | 0%~95%RH (연결이 없거나 응축이 없거나) |
| 과압 및 폭발 | |
| 과부하 압력 | 300%FS, 200%FS, 150%FS, 12kPa, 50kPa, 300kPa, 480kPa, 750kPa, 800kPa, 1.2MPa, 2MPa, 3MPa, 5MPa |
| 폭발 압력 | 600%FS, 500%FS, 400%FS, 300%FS, 20kPa, 200kPa, 600kPa, 900kPa, 1.25MPa, 2MPa, 3MPa, 5MPa, 9MPa, 12.5MPa |
| 전체 재료 | |
| 대막 | 316L 스테인리스 스틸 (측정 매체와 접촉) |
| 프로세스 연결 | 304 스테인리스 스틸 (측정 매체와 접촉) |
| 껍질 | 304 스테인리스 스틸 |
| 코어 밀폐 | 압력 및 폭발 차트 참조 ( 측정 매체와의 접촉) |
| 스레드 봉쇄 | 플루오르 고무 |
| 표시 창 | ≈6mm 폭발성 유리 |
| 기계적 안정성 | |
| 진동 방지 성능 | 10g ((20...2000Hz) 는 IEC60068-2-6 표준을 준수합니다. |
| 충격 저항 | 500g/ms는 IEC60068-2-27 표준에 적합합니다. |
| 전기 보호 | |
| 단회로 보호 | 영구적 |
| 역극성 보호 | 손상은 없지만 작동하지 않습니다. |
| 단열 저항 | ≥100MΩ 500VDC |
| 다이렉트릭 강도 | 500VAC |
| 출력 제한 | |
| 최저 출력 | 4mA, 0, 0.001VDC, 3.8mA |
| 최대 출력 | 20mA, 2000, 10VDC, 5VDC, 22mA |
