| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Star merter |
| 모델 번호: | CYYZ66DEY |
| 범위: | -0.1~0~4MPa(자세한 내용은 범위 선택표 참조) | 출력: | 4~20mA, 4~20mA HART, RS485, 0~10VDC, 0~5VDC, 1~5VDC |
|---|---|---|---|
| 전원 공급: | 5~28VDC, 9~28VDC, 13~28VDC, 15~28VDC, 15~24VDC | 정확성: | 0.25%FS, 0.5%FS |
| 강조하다: | 위생 압력 송신기,압력 송신기 위생 |
||

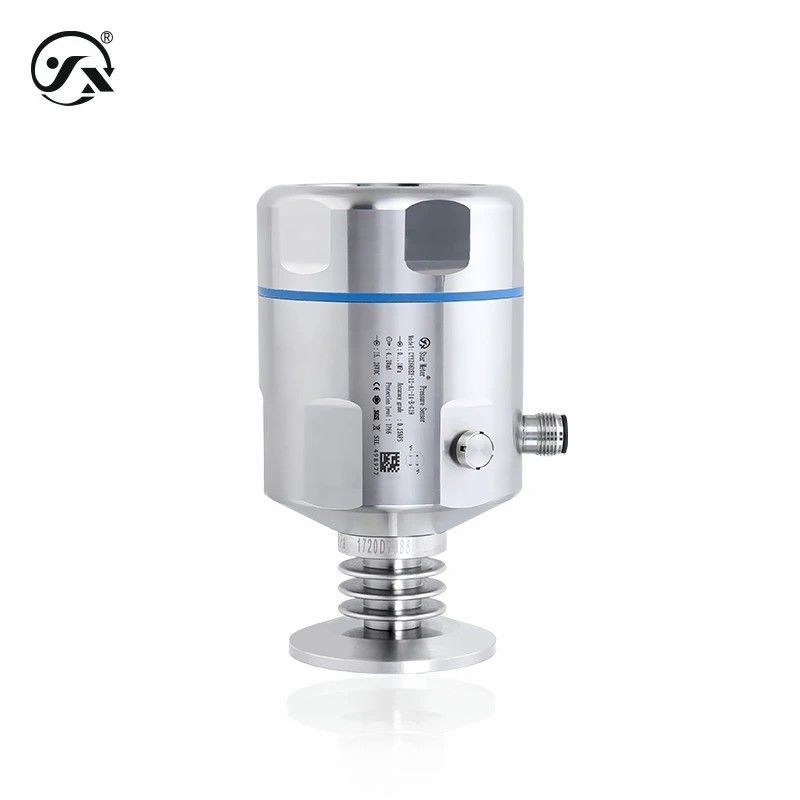

CYYZ66DEY 위생적 압력 송신기는 신중하게 설계되어 있으며 위생적 요구 사항이있는 응용 사이트에 적합합니다.그리고 젖은 부분과 대막은 316L 재료와 레이저 용접 부드러운 과정으로 만들어집니다., 위생 산업의 응용 요구 사항을 충족합니다. 다양한 위생 프로세스 연결 장치로 장착되어 다양한 작업 조건에서 사이트와 일치하는 것이 편리합니다.그것은 본질적으로 안전한 유형과 먼지 본질적으로 안전한 유형의 두 개의 폭발 방지 기능이 있습니다., 또한 비용 효율적인 HART 프로토콜 통신을 선택할 수 있습니다.
| 기본 매개 변수 | |
| 측정 매개체 | 액체, 유체, 가스 (접촉 물질과 호환) |
| 압력 범위 | -0.1MPa (분야 선택 표 class= 详情 详情) |
| 압력 모드 | 측정 압력, 절대 압력, 음압 |
| 중간 온도 | -40~130°C (연결 방법: 턱, 연합) -40~85°C (연결 방법: 외부 가닥) |
| 연결 시간 | 20ms |
| 안정적인 클래스=?? 정보?? 성능 | ±0.1%FS/년 |
| 온도 변동 | ±0.01%FS/°C (온도 보상 범위 내) ±0.05%FS/°C (온도 보상 범위 밖) |
| 폭발 방지형 | 본질적으로 안전한 타입 Ex iaII CT6 Ga (출력 420mA/420mAHART 만) 먼지 본질적으로 안전한 타입 Ex iaD 20 T80°C (그만 4?? 20mA/4?? 20mAHART 출력) 참고/자연적으로 안전은 안전 장벽 또는 본질적으로 안전 전원 공급 장치에 의해 공급되어야 합니다. |
| 보호 수준 | IP66 참고/ 위의 보호수준은 전기 연결이 완료된 후 달성되는 수준을 의미합니다. |
| 지속가능한 성능 | 1X106회 (하위 한계에서 상위 한계까지의 주기 수) |
| 응답 빈도 | 아날로그 신호 출력 ≤30Hz 디지털 신호 출력 ≤5Hz HART 통신 ≤10Hz |
| 전체 무게 | ≈1kg |
| 결의 | 아날로그 출력 0,01%FS, 디지털 출력 0,05%FS |
| 최대 전력 | ≤0.02Us ((W) |
| 부하 특성 | |
| 전압 유형 | ≥10kΩ |
| 현재 타입 | 부하 ≤{(Us-12)÷0.02}Ω (Us=보급 전압) |
| HART 전류 타입 | 부하 ≤{(Us-12)÷0.02}Ω (Us=보급 전압) |
| 환경 조건 | |
| 실내 온도 | -40°C~85°C |
| 환경 습도 | 0%~95%RH (집화 및 응축이 없습니다) |
| 과압 및 폭발 | |
| 과부하압 | 300%FS, 200%FS, 200%FS, 200%FS, 12kPa, 50kPa, 300kPa, 480kPa, 750kPa, 800kPa, 1.2MPa, 2MPa |
| 폭발 압력 | 600%FS, 500%FS, 500%FS, 400%FS, 20kPa, 200kPa, 600kPa, 900kPa, 1.25MPa, 2MPa, 3MPa, 5MPa |
| 전체 재료 | |
| 대막 | 316L 스테인리스 스틸 ( 측정 매체에 접촉) |
| 프로세스 연결 | 316L 스테인리스 스틸 ( 측정 매체에 접촉) |
| 껍질 | 304 스테인리스 스틸 |
| 코어 밀폐 | 압력 및 폭발 차트 참조 ( 측정 매체와 접촉) |
| 스레드 봉쇄 | 플루오르 고무 |
| 오 링 | 실리콘 고무 ( 측정 매체에 접촉) |
| ED 원 | 니트릴 고무 |
| 화면 창 | ≈6mm 폭발성 유리 |
| 기계적 안정성 | |
| 진동 저항 | IEC60068-2-6 표준에 따라 10g (20...2000Hz) |
| 충격 저항 | 500g/ms, IEC60068-2-27 표준에 따라 |
| 전기 보호 | |
| 단회로 보호 | 영구적 |
| 역극성 보호 | 손상은 없지만 작동하지 않습니다. |
| 단열 저항 | ≥100MΩ 500VDC |
| 다이렉트릭 강도 | 500VAC |
| 출력 제한 | |
| 4~20mA | 4mA~20mA |
| RS485 | 0~2000 |
| 0~10VDC | 0.001VDC~10VDC |
| 0~5VDC | 0.001VDC~5VDC |
| 1~5VDC | 0.001VDC~5VDC |
| 4~20mAHART | 3.8mA~22mA |
