| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Star merter |
| 모델 번호: | CYYZ51DEY |
| 강조하다: | 평면막 압력 송신기,압력 송신기 위생 |
||
|---|---|---|---|

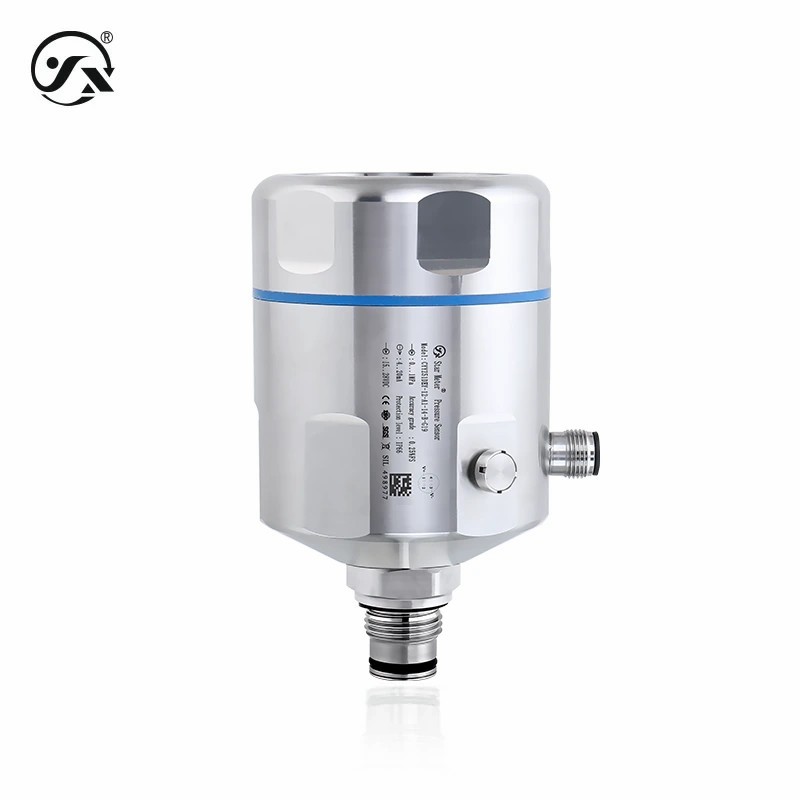

CYYZ51DEY 평면 필름 유형의 압력 송신기는 접착, 결정화, 혼합 오염 및 기타 매체를 측정하도록 설계되었습니다.평평한 막 디자인은 효과적으로 충동 구멍의 차단을 방지하기 위해 채택됩니다공정 연결은 가닥의 하단 끝의 밀폐 방법을 채택하므로 측정 매체는 연결 가닥에서 효과적으로 분리됩니다.그리고 스레드 연결의 접착과 혼합 오염이 피됩니다.그것은 본질적으로 안전한 유형과 먼지 본질적으로 안전한 유형의 두 개의 폭발 방지 기능을 가지고 있으며 비용 효율적인 HART 프로토콜 통신을 선택할 수 있습니다.
| 기본 매개 변수 | |
| 측정 매개체 | 액체, 유체, 가스 (접촉 물질과 호환) |
| 압력 범위 | -0.1MPa (분야 선택 테이블 class= 详情 详情) |
| 압력 모드 | 측정 압력, 절대 압력, 음압 |
| 중간 온도 | 히트 싱크 없이 -40°C~85°C -40°C~130°C 온도 방조장치 |
| 연결 시간 | 20ms |
| 안정적인 클래스=?? 정보?? 성능 | ±0.1%FS/년 |
| 온도 변동 | ±0.01%FS/°C (온도 보상 범위 내) ±0.05%FS/°C (온도 보상 범위 밖) |
| 폭발 방지형 | 본질적으로 안전한 타입 Ex iaII CT6 Ga (출력 420mA/420mAHART 만) 먼지 본질적으로 안전한 타입 Ex iaD 20 T80°C (그만 4?? 20mA/4?? 20mAHART 출력) 참고/자연적으로 안전은 안전 장벽 또는 본질적으로 안전 전원 공급 장치에 의해 공급되어야 합니다. |
| 보호 수준 | IP66 참고/ 위의 보호수준은 전기 연결이 완료된 후 달성되는 수준을 의미합니다. |
| 지속가능한 성능 | 1X106회 (하위 한계에서 상위 한계까지의 주기 수) |
| 응답 빈도 | 아날로그 신호 출력 ≤30Hz 디지털 신호 출력 ≤5Hz HART 통신 ≤10Hz |
| 전체 무게 | ≈1kg |
| 결의 | 아날로그 출력 0,01%FS, 디지털 출력 0,05%FS |
| 최대 전력 | ≤0.02Us ((W) |
| 부하 특성 | |
| 전압 유형 | ≥10kΩ |
| 현재 타입 | 부하 ≤{(Us-12)÷0.02}Ω (Us=보급 전압) |
| HART 전류 타입 | 부하 ≤{(Us-12)÷0.02}Ω (Us=보급 전압) |
| 환경 조건 | |
| 실내 온도 | -40°C~85°C |
| 환경 습도 | 0%~95%RH (집화 및 응축이 없습니다) |
| 과압 및 폭발 | |
| 과부하압 | 300%FS, 200%FS, 200%FS, 200%FS, 12kPa, 50kPa, 300kPa, 480kPa, 750kPa, 800kPa, 1.2MPa, 2MPa |
| 폭발 압력 | 600%FS, 500%FS, 500%FS, 400%FS, 20kPa, 200kPa, 600kPa, 900kPa, 1.25MPa, 2MPa, 3MPa, 5MPa |
| 전체 재료 | |
| 대막 | 316L 스테인리스 스틸 ( 측정 매체에 접촉) |
| 프로세스 연결 | 304 스테인리스 스틸 ( 측정 매체에 접촉) |
| 껍질 | 304 스테인리스 스틸 |
| 코어 밀폐 | 압력 및 폭발 차트 참조 ( 측정 매체와 접촉) |
| 오 링 | 니트릴 고무 (측정 매체에 접촉) |
| ED 원 | 니트릴 고무 (측정 매체에 접촉) |
| 화면 창 | ≈6mm 폭발성 유리 |
| 기계적 안정성 | |
| 진동 저항 | IEC60068-2-6 표준에 따라 10g (20...2000Hz) |
| 충격 저항 | 500g/ms, IEC60068-2-27 표준에 따라 |
| 전기 보호 | |
| 단회로 보호 | 영구적 |
| 역극성 보호 | 손상은 없지만 작동하지 않습니다. |
| 단열 저항 | ≥100MΩ 500VDC |
| 다이렉트릭 강도 | 500VAC |
| 출력 제한 | |
| 4~20mA | 4mA~20mA |
| RS485 | 0~2000 |
| 0~10VDC | 0.001VDC~10VDC |
| 0~5VDC | 0.001VDC~5VDC |
| 1~5VDC | 0.001VDC~5VDC |
| 4~20mAHART | 3.8mA~22mA |
