| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Star merter |
| 모델 번호: | CYYZ51DAY |
| 범위: | -100kPa~0~6MPa(자세한 내용은 범위 선택표 참조) | 출력: | 4~20mA, 4~20mA HART, RS485, 0~10VDC, 0~5VDC, 1~5VDC |
|---|---|---|---|
| 전원 공급: | 5~28VDC, 9~28VDC, 13~28VDC, 15~28VDC, 15~24VDC | 정확성: | 0.1%FS, 0.25%FS, 0.5%FS |
| 강조하다: | 평면막 압력 송신기,압력 송신기 |
||

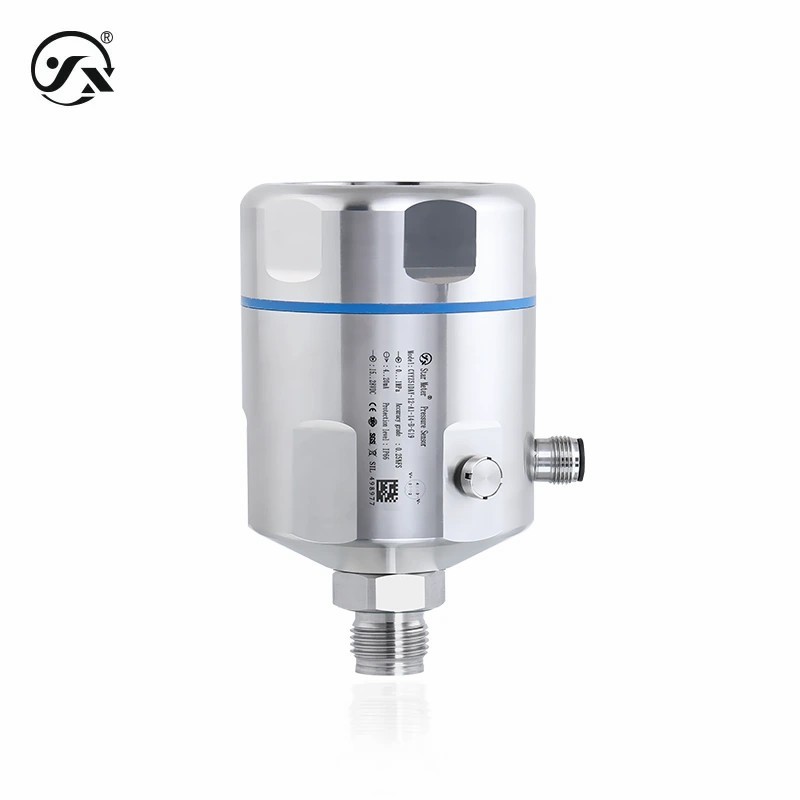

CYYZ51DAY 평면 필름 압력 송신기는 점성 또는 콜로이드 매체를 측정하도록 설계되었습니다. 충동 구멍의 설계는 취소되어 충동 구멍의 막힘을 효과적으로 방지합니다.그리고 그것은 본질적으로 안전한 유형과 먼지 본질적으로 안전한 유형의 두 개의 폭발 방지 기능이 있습니다., 또한 비용 효율적인 HART 프로토콜 통신을 선택할 수 있습니다.
| 기본 매개 변수 | |
| 측정 매개체 | 액체, 유체, 가스 (접촉 물질과 호환) |
| 압력 범위 | -100kPa0MPa (분야 선택 테이블 class= 详细信息) |
| 압력 모드 | 측정 압력, 절대 압력, 음압 |
| 중간 온도 | -40°C~85°C |
| 연결 시간 | 20ms |
| 안정적인 클래스=?? 정보?? 성능 | ±0.1%FS/년 |
| 온도 변동 | ±0.01%FS/°C (온도 보상 범위 내) ±0.05%FS/°C (온도 보상 범위 밖) |
| 폭발 방지형 | 본질적으로 안전한 타입 Ex iaII CT6 Ga (출력 420mA/420mAHART 만) 먼지 본질적으로 안전한 타입 Ex iaD 20 T80°C (그만 4?? 20mA/4?? 20mAHART 출력) 참고/자연적으로 안전은 안전 장벽 또는 본질적으로 안전 전원 공급 장치에 의해 공급되어야 합니다. |
| 보호 수준 | IP66 참고/ 위의 보호수준은 전기 연결이 완료된 후 달성되는 수준을 의미합니다. |
| 지속가능한 성능 | 1X106회 (하위 한계에서 상위 한계까지의 주기 수) |
| 응답 빈도 | 아날로그 신호 출력 ≤30Hz 디지털 신호 출력 ≤5Hz HART 통신 ≤10Hz |
| 전체 무게 | ≈1kg |
| 결의 | 아날로그 출력 0,01%FS, 디지털 출력 0,05%FS |
| 최대 전력 | ≤0.02Us ((W) |
| 부하 특성 | |
| 전압 유형 | ≥10kΩ |
| 현재 타입 | 부하 ≤{(Us-12)÷0.02}Ω (Us=보급 전압) |
| HART 전류 타입 | 부하 ≤{(Us-12)÷0.02}Ω (Us=보급 전압) |
| 환경 조건 | |
| 실내 온도 | -40°C~85°C |
| 환경 습도 | 0%~95%RH (집화 및 응축이 없습니다) |
| 과압 및 폭발 | |
| 과부하압 | 300%FS, 200%FS, 200%FS, 200%FS, 150%FS, 150%FS, 12kPa, 50kPa, 300kPa, 480kPa, 750kPa, 800kPa, 1.2MPa, 2MPa, 3MPa, 5MPa |
| 폭발 압력 | 600%FS, 500%FS, 500%FS, 400%FS, 400%FS, 300%FS, 20kPa, 200kPa, 600kPa, 900kPa, 1.25MPa, 2MPa, 3MPa, 5MPa, 9MPa, 12.5MPa |
| 전체 재료 | |
| 대막 | 316L 스테인리스 스틸 ( 측정 매체에 접촉) |
| 프로세스 연결 | 304 스테인리스 스틸 ( 측정 매체에 접촉) |
| 껍질 | 304 스테인리스 스틸 |
| 코어 밀폐 | 압력 및 폭발 차트 참조 ( 측정 매체와 접촉) |
| 스레드 봉쇄 | 플루오르 고무 |
| 화면 창 | ≈6mm 폭발성 유리 |
| 기계적 안정성 | |
| 진동 저항 | IEC60068-2-6 표준에 따라 10g (20...2000Hz) |
| 충격 저항 | IEC60068-2-27 표준에 따라 500g/ms |
| 전기 보호 | |
| 단회로 보호 | 영구적 |
| 역극성 보호 | 손상은 없지만 작동하지 않습니다. |
| 단열 저항 | ≥100MΩ500VDC |
| 다이렉트릭 강도 | 500VAC |
| 출력 제한 | |
| 4~20mA | 4mA~20mA |
| RS485 | 0~2000 |
| 0~10VDC | 0.001VDC~10VDC |
| 0~5VDC | 0.001VDC~5VDC |
| 1~5VDC | 0.001VDC~5VDC |
| 4~20mAHART | 3.8mA~22mA |
