| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Star merter |
| 모델 번호: | CYYZ501CY |
| 최소 주문 수량: | 1PC |
| 가격: | negotiable |
| 지불 조건: | T/T |
| 공급 능력: | 30000개/월 |
| 범위: | -0.1~0~7MPa | 출력: | 4~20mA, 4~20mA HART, RS485, 0~10VDC, 0~5VDC, 1~5VDC |
|---|---|---|---|
| 전원 공급: | 9~28VDC, 15~28VDC, 13~28VDC, 15~24VDC | 정확성: | 0.1%FS, 0.25%FS |
| 이름: | 압력 송신기 센서 |

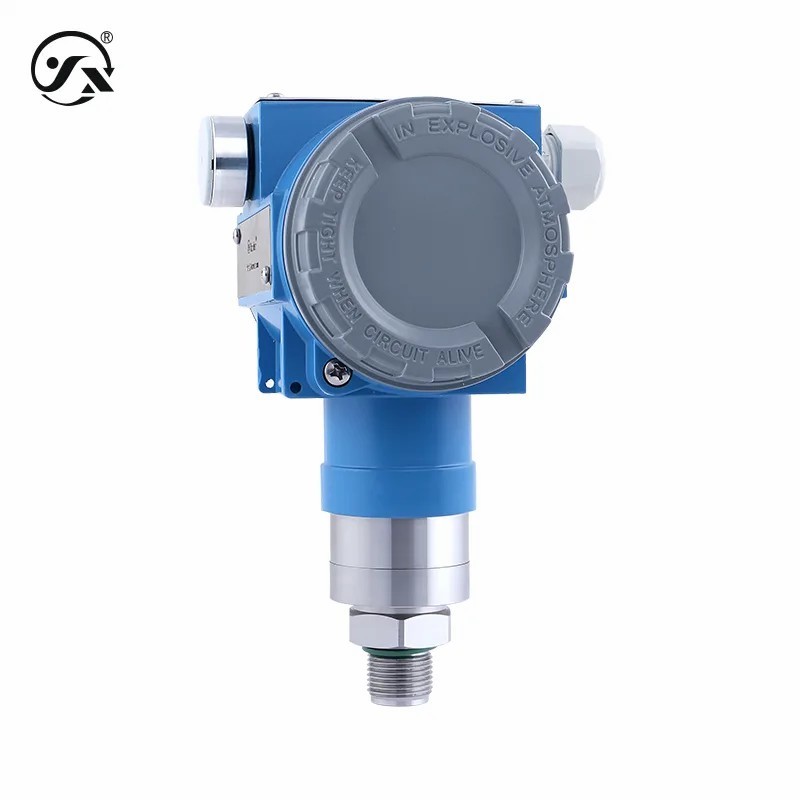

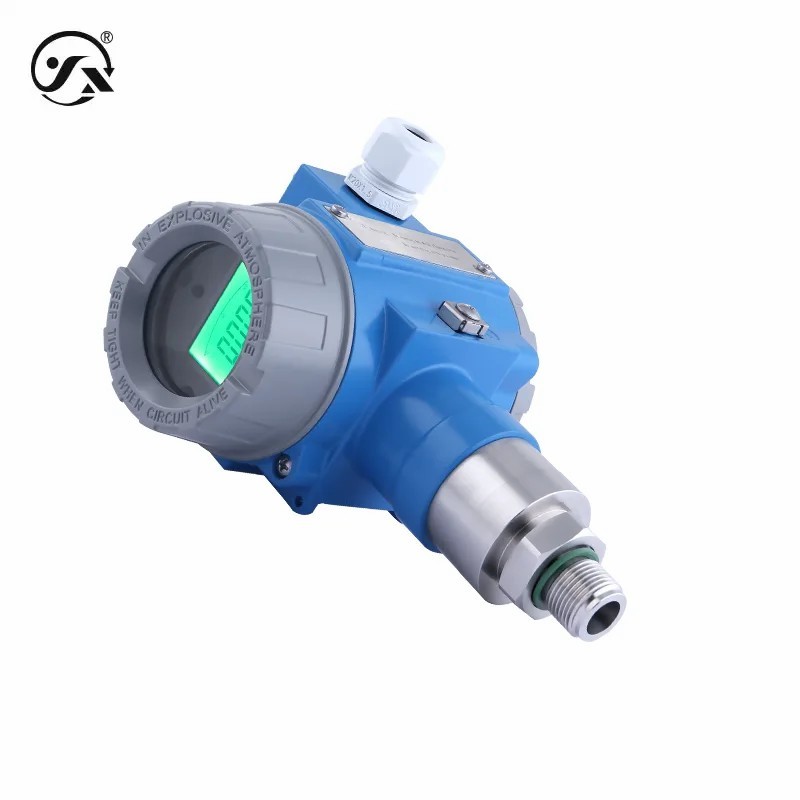

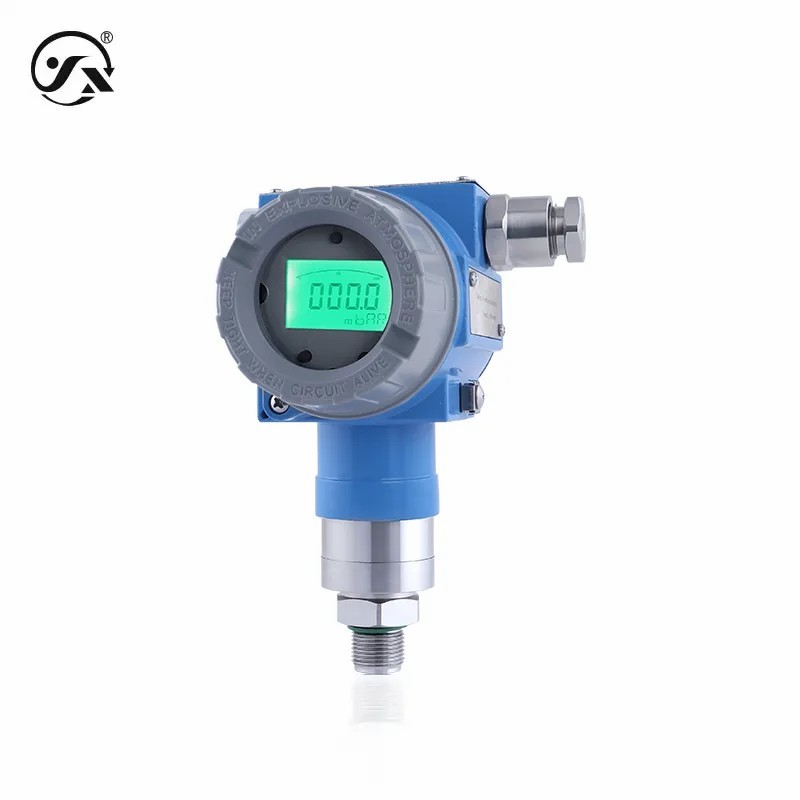

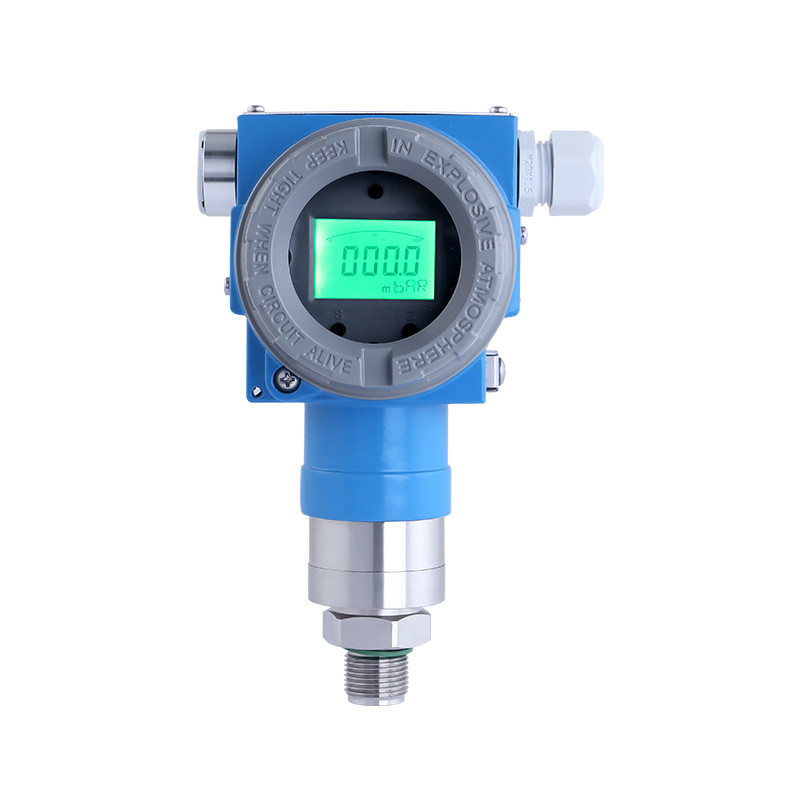

CYYZ501CY 세라믹 용량 압력 송신기는 높은 정밀도, 고전압 저항, 진공 저항 등의 특성을 가지고 신중하게 설계되었습니다.진공 수준 및 높은 저항 압력 현장 압력 측정에 이상적입니다.그것은 폭발-증명 기능 옵션의 다양성을 가지고, 본질적으로 안전 유형, 먼지 본질적으로 안전 유형, 불투명 유형, 폭발-증명 먼지 유형,또한 HART 프로토콜 통신을 선택할 수 있습니다, 비용 효율성
| 기본 매개 변수 | |
| 측정 매개체 | 액체 또는 기체 (접촉 물질과 호환) |
| 압력 범위 | -0.1~0~7MPa (비밀에 대해서는 범위 선택 표 참조) |
| 압력 모드 | 측정 압력, 절대 압력, 음압 |
| 중간 온도 | -40°C~85°C |
| 켜기 시간 | 20ms |
| 정확도 클래스 | 00.1%FS,0.25% FS |
| 안정적인 성능 | ±0.1% FS/년 |
| 온도 변동 | ±0.01%FS/°C (온도 보상 내) ±0.05%FS/°C (외부 온도 보상) |
| 온도 보상 | -20~80°C |
| 폭발 방지형 | 방화 방지 Ex db II.C T6 Gb 방화성 먼지 종류 Ex tb IIIC T80°C Db 본질적으로 안전 Ex ia II.C T6 Ga (4 ~ 20mA / 4 ~ 20mA HART 출력만) 먼지 내재적으로 안전 20 T80 °C (HART 출력만 4 ~ 20mA ~ 20mA) 참고: 본질적으로 안전한 장치는 안전 장벽 또는 본질적으로 안전한 전원 공급 장치에 의해 공급되어야 합니다. |
| 침입 보호 | IP66 참고: 위의 보호 수준은 전기 연결이 완료되면 달성되는 수준을 의미합니다. |
| 반응 빈도 | 아날로그 신호 출력 ≤ 30Hz 디지털 신호 출력 ≤ 5Hz HART 통신 ≤ 10Hz |
| 전체 무게 | 아니 1.25kg와 1.4kg |
| 결의 | 아날로그 출력 0,01%FS, 디지털 출력 0,05%FS |
| 출력 전력 | |
| 출력 신호 | 4·20mA,RS485,0·10VDC, 0~5VDC, 1~5VDC, 4~20mA HART |
| 전원 공급 범위 | 9°28VDC,13°28VDC,15°28VDC,15°24VDC |
| 전력 범위 | |
| 전압 유형 | ≤ 0.02Us ((W), ≤ 0.008Us ((W) |
| 현재 타입 | ≤0.02Us ((W) |
| 디지털 | ≤0.02Us (W), ≤0.015Us (W) |
| 부하 특성 | |
| 현재 타입 | 화면 부하가 없습니다 ≤{(Us-7.5) ÷0.02}Ω 디스플레이 로드≤{(Us-12)÷0.02}Ω (Us=공급 전압) |
| 환경 조건 | |
| 실내 온도 | -40°C~85°C |
| 환경 습도 | 0%~95%RH ((무냉凝無結露) |
| 과부하 용량 | |
| 과부하압 | 0.2MPa,0.27MPa,0.33MPa,0.53MPa,0.67MPa,1.2MPa,1.67MPa,2.67MPa,4MPa,7MPa 0.27MPa,0.33MPa,0.53MPa,0.67MPa,1.2MPa |
| 폭발 압력 | 0.3MPa,0.4MPa,0.5MPa,00.8MPa, 1MPa,1.8MPa,2.5MPa,4MPa,6MPa,8MPa,0.4MPa,0.5MPa,00.8MPa, 1MPa,1.8MPa |
| 전체 재료 | |
| 대막 | 세라믹 (측정중소와 접촉) |
| 프로세스 연결 | 304 스테인리스 스틸 ( 측정 대상에 접촉) |
| 장막 | 도형 알루미늄 |
| 코어 밀폐 | 보인 압력 및 폭발 차트 (측정되는 매체와의 접촉) |
| ED CIRCLE | 플루오르 접착제 |
| 화면 창 | ≈6mm 폭발성 유리 |
| 기계적 안정성 | |
| 진동 저항 | 10g ((20... 2000Hz) IEC60068-2-6 표준에 따라 |
| 충격 저항: | 500g/ms는 IEC60068-2-27 표준을 충족합니다 |
| 전기 보호 | |
| 단전 보호 | 영원 |
| 반극성 보호 | 손상은 없지만 작업은 없습니다. |
| 단열 저항 | ≥100MΩ 500VDC |
| 다이렉트릭 강도: | 500VAC |
| 출력 제한 | |
| 출력은 최소입니다. | 4mA,0,0.001VDC3.8mA |
| 출력은 최대입니다 | 20mA,200010VDC, 5VDC, 22mA |
