| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Star merter |
| 모델 번호: | CYYZ501AY |
| 최소 주문 수량: | 1PC |
| 가격: | negotiable |
| 지불 조건: | T/T |
| 공급 능력: | 30000개/월 |
| 범위: | -0.1~0~7MPa | 출력: | 4~20mA, RS485, 0~10VDC, 0~5VDC, 1~5VDC |
|---|---|---|---|
| 전원 공급: | 9~28VDC, 15~28VDC, 15~24VDC | 정확성: | 0.1%FS, 0.25%FS |
| 이름: | 압력 송신기 센서 |

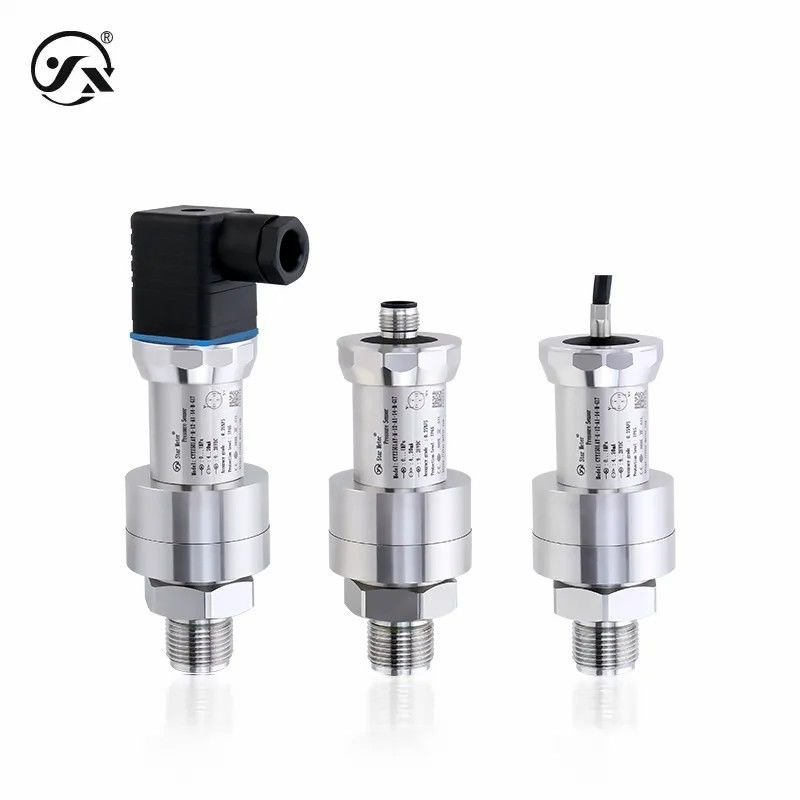

CYYZ501AY 세라믹 용량 압력 송신기는 신중하게 설계되었으며 높은 정확도, 고압 저항 및 진공 저항의 특성을 가지고 있습니다.진공 수준 및 높은 저항 압력 현장 압력 측정에 이상적입니다..
| 기본 매개 변수 | |
| 측정 매개체 | 액체 또는 가스 (접촉 물질과 호환) |
| 측정 범위 | -0.1 ∼ 0 ∼ 7MPa (정밀 내용은 범위 선택 표 참조) |
| 압력 유형 | 측정 압력, 절대 압력, 음압 |
| 중간 온도 | -40°C~85°C |
| 연결 시간 | 20ms |
| 안정적인 성능 | ±0.1% FS/년 |
| 온도 변동 | ±0.01%FS/°C (온도 보상 범위 내) ±0.05%FS/°C (온도 보상 범위 밖) |
| 온도 보상 | -20~80°C |
| 폭발 방지형 | 내부적으로 안전 Ex ia IIC T6 Ga (출력만 20mA) |
| 보호 수준 | IP65 참고: 위의 보호수준은 전기 연결이 완료된 후 달성되는 수준을 의미합니다. |
| 정확도 수준 | 00.1%FS, 0.25%FS |
| 응답 빈도 | 아날로그 신호 출력 ≤30Hz 디지털 신호 출력 ≤5Hz |
| 전체 무게 | ≈381g |
| 결의 | 아날로그 출력 0,01%FS, 디지털 출력 0,05%FS |
| 출력 전원 공급 | |
| 출력 | 4·20mA, RS485, 0·10VDC, 0·5VDC, 1·5VDC |
| 전력: | 9~28VDC, 15~28VDC, 15~24VDC |
| 최대 전력 | |
| 출력 | 4·20mA, RS485, 0·10VDC, 0·5VDC, 1·5VDC |
| 전력 | ≤0.02Us ((W), ≤0.015Us ((W), ≤0.008Us (( |
| 부하 특성 | |
| 전압 유형 | ≥10kΩ |
| 현재 타입 | 로드≤{(Us-12)÷0.02}Ω (Us=공급 전압) |
| 환경 조건 | |
| 주변 온도 | -40°C~85°C |
| 환경 습도 | 0%~95%RH (연결이 없거나 응축이 없거나) |
| 과압 및 폭발 | |
| 과부하 압력 | 0.2MPa, 0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa, 1.67MPa, 2.67MPa, 4MPa, 7MPa, 0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa |
| 폭발 압력 | 0.3MPa, 0.4MPa, 0.5MPa, 0.8MPa, 1MPa, 1.8MPa, 2.5MPa, 4MPa, 6MPa, 8MPa, 0.4MPa, 0.5MPa, 0.8MPa, 1MPa, 1.8MPa |
| 전체 재료 | |
| 대막 | 세라믹 ( 측정 매체와의 접촉) |
| 프로세스 연결 | 304 스테인리스 스틸 (측정 매체와 접촉) |
| 껍질 | 304 스테인리스 스틸 |
| 코어 밀폐 | 압력 및 폭발 차트 참조 ( 측정 매체와의 접촉) |
| 에드 서클 | 플루오르 고무 |
| 히르슈만 관절 | ABS 엔지니어링 플라스틱 |
| 기계적 안정성 | |
| 진동 방지 성능 | 10g ((20...2000Hz) 는 IEC60068-2-6 표준을 준수합니다. |
| 충격 저항 | 500g/ms는 IEC60068-2-27 표준에 적합합니다. |
| 전기 보호 | |
| 단회로 보호 | 영구적 |
| 역극성 보호 | 손상은 없지만 작동하지 않습니다. |
| 단열 저항 | ≥100MΩ 500VDC |
| 다이렉트릭 강도 | 500VAC |
| 출력 제한 | |
| 최저 출력 | 4mA, 0, 0,001VDC |
| 최대 출력 | 20mA, 2000, 10VDC, 5VDC |
