| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Star merter |
| 모델 번호: | CYYZ301Y |
| 최소 주문 수량: | 1PC |
| 가격: | negotiable |
| 지불 조건: | T/T |
| 공급 능력: | 30000개/월 |
| 압력 범위: | -100kPa~0~10MPa | 온도 범위: | 0~100°C |
|---|---|---|---|
| 출력: | 4~20mA, RS485 | 전원 공급: | 9~32VDC, 5~28VDC |
| 압력 정확도: | 0.1%FS, 0.25%FS, 0.5%FS | 온도 정확성: | 0.25%FS, 0.5%FS |
| 이름: | 압력 송신기 센서 |

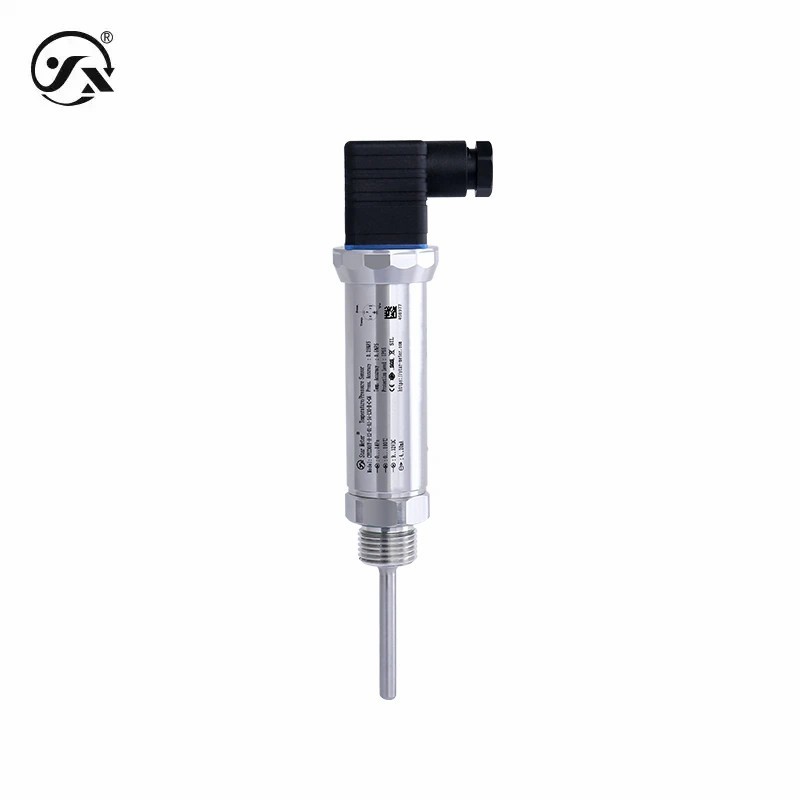

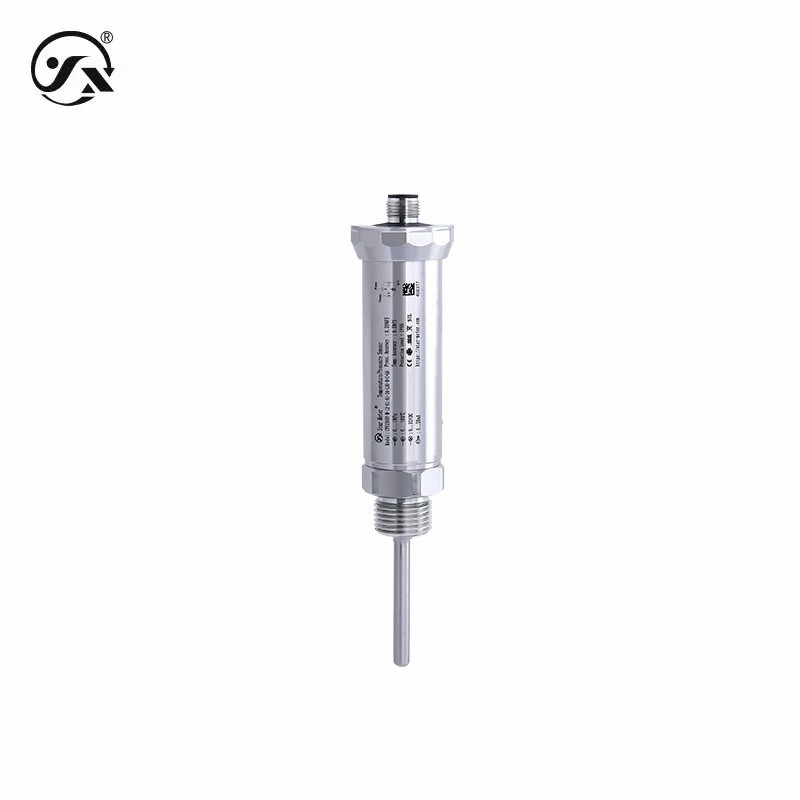

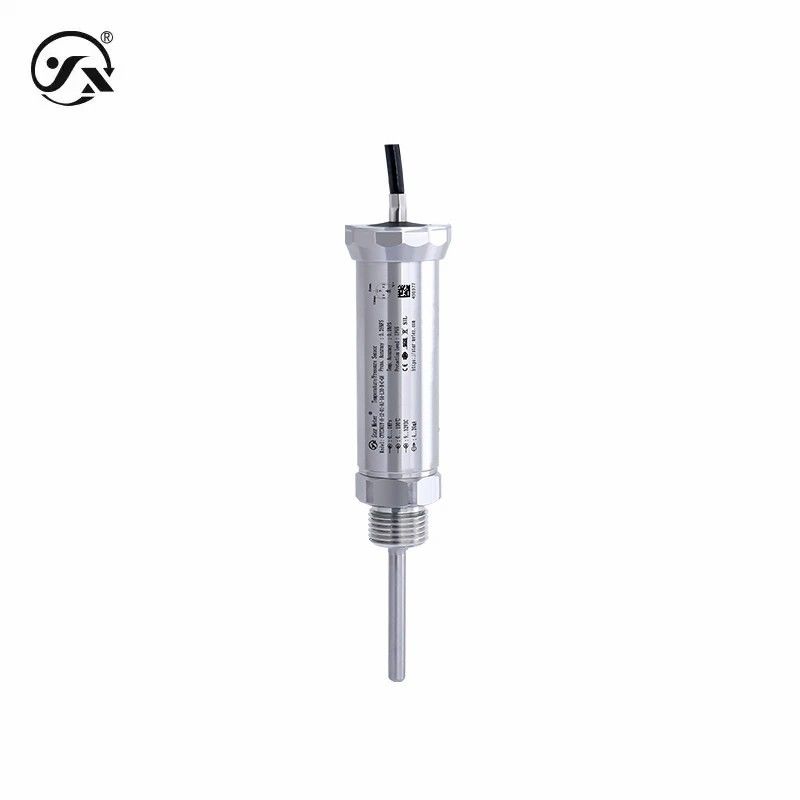

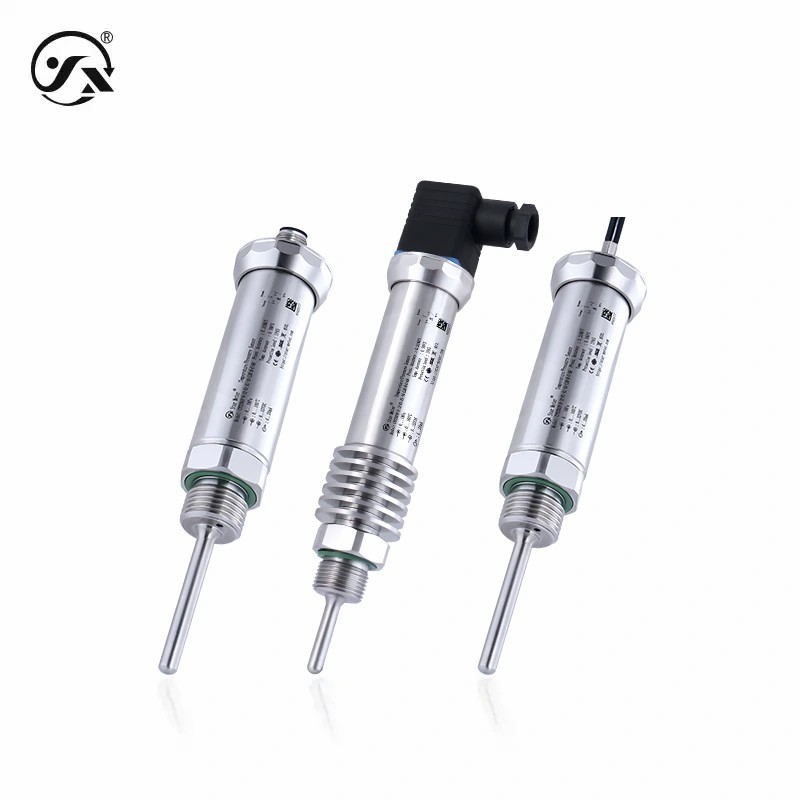

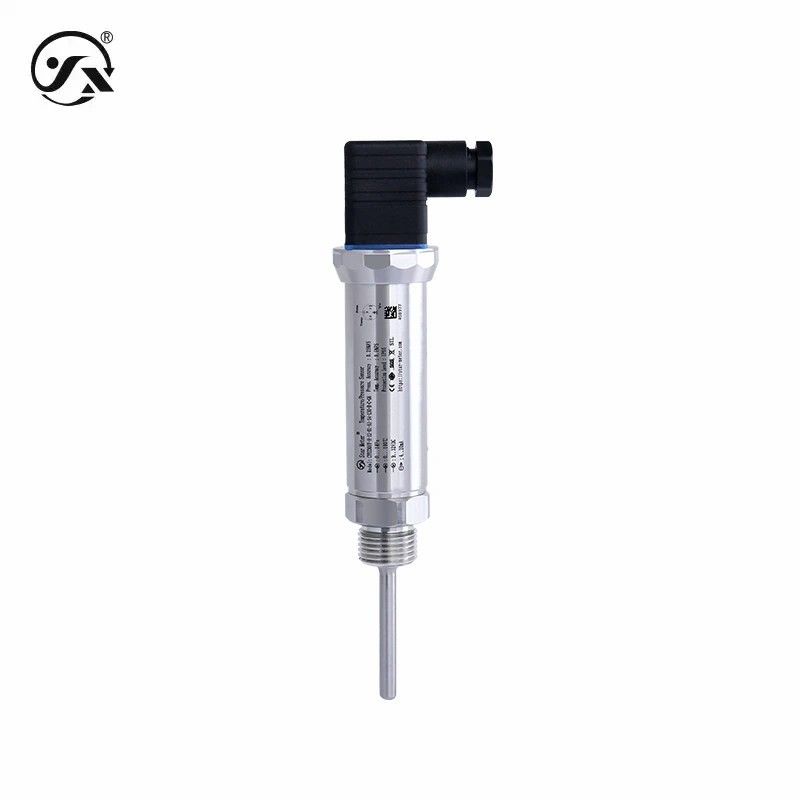

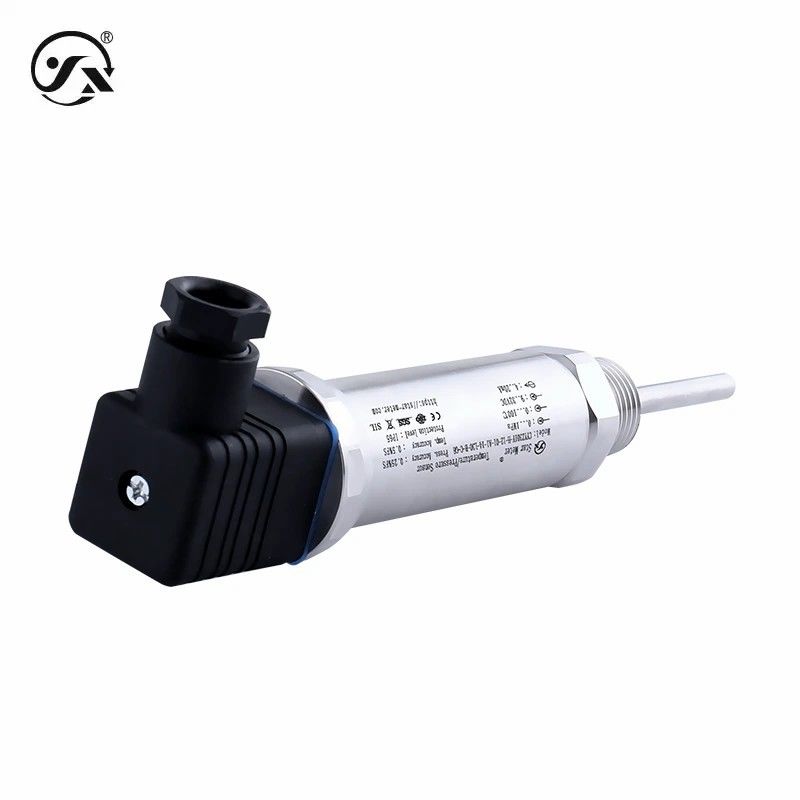

CYYZ301Y 온도 송신기는 온도 측정 프로브로 압력 및 온도 데이터를 동시에 모니터링 할 수 있으며, 이는 중간 온도 측정을 더 정확하게합니다.
| 기본 매개 변수 | |
| 측정 매개체 | 액체 또는 가스 (접촉 물질과 호환) |
| 매체 온도 | 0 ∼ 100°C |
| 실내 온도 | -40°C~85°C |
| 환경 습도 | 0%~95%RH ((컨덴서이션, 콘덴서션 없음) |
| 정해진 시간에 | 20ms |
| 보호 정도 | IP65 참고: 보호 수준은 전기 연결이 완료된 후 달성 된 전체 수준 |
| 전체 무게 | ≈320g 참고: 삽입 깊이의 10mm 증가에 따라 무게는 1g 증가 |
| 출력 전력 | |
| 4~20mA | 9~32VDC |
| RS485 | 5~28VDC |
| 최대 전력 | |
| 4~20mA | ≤0.04Us ((W) |
| RS485 | ≤0.015Us ((W) |
| 부하 특성 | |
| 현재 타입 | ≤{(Us-7.5)÷0.02}Ω(Us=공급 전압) |
| 전체 재료 | |
| 대막 | 316L 스테인리스 스틸 ( 측정 대류와의 접촉) |
| 프로세스 연결 | 304 스테인리스 스틸 ( 측정 대류와의 접촉) |
| 장막 | 304 스테인리스 스틸 |
| 탐사물질 | 304 스테인리스 스틸 |
| 밀봉 | 보인 압력 및 폭발 차트 ( 측정 중계와의 접촉) |
| 히르슈만 관절 | ABS 엔지니어링 플라스틱 |
| 기계적 안정성 | |
| 지진성 성능 | 10g ((20... 2000Hz) 는 IEC60068-2-6 표준에 적합합니다. |
| 충격 저항 | 500g/ms는 IEC60068-2-27 표준에 적합합니다. |
| 전기 보호 | |
| 단전 보호 | 영구적 |
| 반극성 보호 | 손상은 없지만 작동하지 않습니다. |
| 단열 저항 | ≥100MΩ 500VDC |
| 다이렉트릭 강도 | 500VAC |
| 압력 매개 변수 | |
| 압력 범위 | -100kPa~0~10MPa (분야 선택 표를 자세히 참조하십시오) |
| 압력 모드 | 측정 압력, 절대 압력, 음압 |
| 안정적인 성능 | ± 0.1% FS/년 |
| 온도 변동 | ±0.01%FS/°C (온도 보상 범위) ±0.05%FS/°C (온도 보상 범위 밖) |
| 지속가능한 성능 | 1X106번 (하단 범위에서 상단 범위 사이클 수) |
| 결의 | 아날로그 출력 0,01%FS, 디지털 출력 0,05%FS |
| 정확도 클래스 | |
| 범위 ≥ 100kPa | 표준 (온도 보상 -10~70°C): 0.25%FS (반복성≤0.035%FS, 히스테리세스≤0.05%FS 포함) |
| 선택 (온도 보상 -40~80°C): 0.1%FS (반복성≤0.02%FS, 히스테리세스≤0.02%FS 포함) |
|
| 범위 < 100kPa | 표준 (온도 보상 -10~70°C): 0.5%FS (반복성≤0.035%FS, 히스테리세스≤0.05%FS 포함) |
| 선택 (온도 보상 -40~80°C): 0.25%FS (반복성≤0.02%FS, 히스테리세스≤0.02%FS 포함) |
|
| 과압 및 폭발 | |
| 과부하압 | 300%FS,200%FS,200%FS,200%FS,200%FS,50kPa,300kPa,480kPa,750kPa,800kPa1.2MPa,2MPa |
| 폭발 압력 | 600%FS,500%FS,500%FS,400%FS,200kPa,600kPa,900kPa125MPa, 2MPa, 3MPa, 5MPa |
| 응답 빈도 | |
| RS485 출력 | 5Hz |
| 높은 정밀도 | 30Hz |
| 절대 압력과 음압 | 30Hz |
| 다른 것 | 100Hz |
| 출력 제한 | |
| 4~20mA | 높은 정확성: 출력 최소 4mA, 출력 최대 20mA |
| 다른: 출력 최소 3.8mA, 출력 최대 26mA | |
| RS485 | 높은 정확성: 출력 최소 0, 출력 최대 2000 |
| 기타: 출력 최소 0, 출력 최대 2000 | |
| 온도 매개 변수 | |
| 온도 범위 | 0 ∼ 100°C |
| 반응 시간 | 보호 튜브 φ6mm≈18s (IEC60751에 따라, 0.4m/s 물 흐름, 10°C 단계) |
| 안정적인 성능 | ± 0.1% FS/년 |
| 결의 | 아날로그 출력 0.02%FS, 디지털 출력 0.1°C |
| 정확도 클래스 | 0.25% FS00.5% FS |
| 출력 제한 | |
| 4~20mA | 출력 최소 2.5mA 출력 최대 26mA |
| RS485 | 출력 최소 0 출력 최대 3500 |
