| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Star merter |
| 모델 번호: | CYYZ203CY |
| 최소 주문 수량: | 1PC |
| 가격: | negotiable |
| 지불 조건: | T/T |
| 공급 능력: | 30000개/월 |
| 범위: | 0-1-260MPa | 출력: | 4-20mA, 4-20mA HART, RS485, 0-10VDC, 0-5VDC, 1-5VDC |
|---|---|---|---|
| 전원 공급: | 9-32VDC, 15-32VDC, 13-32VDC, 15-24VDC | 정확성: | 0.5% 일천초분의 일초 |
| 이름: | 압력 송신기 센서 |

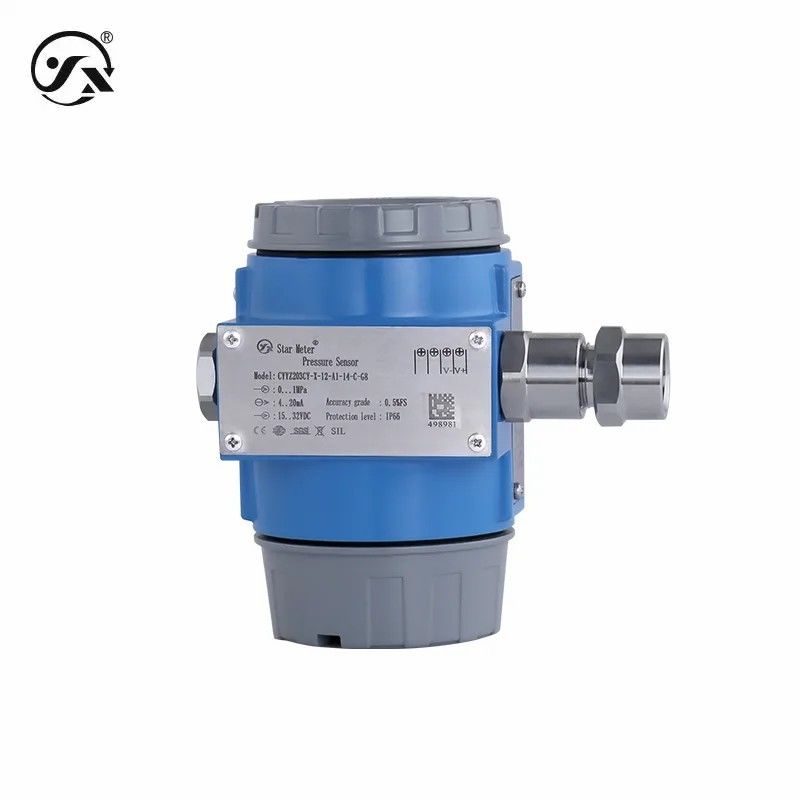

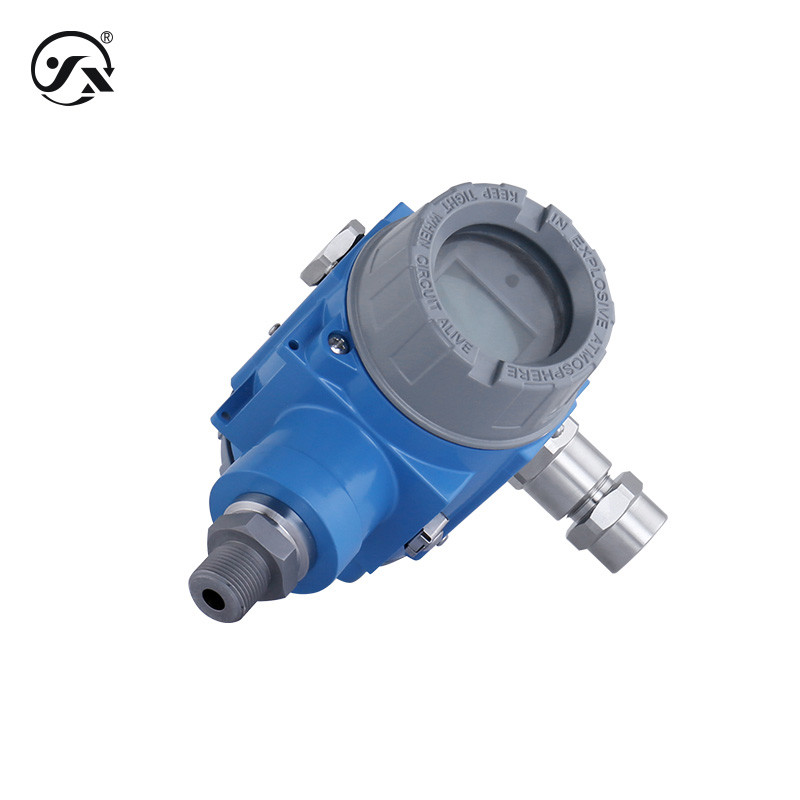

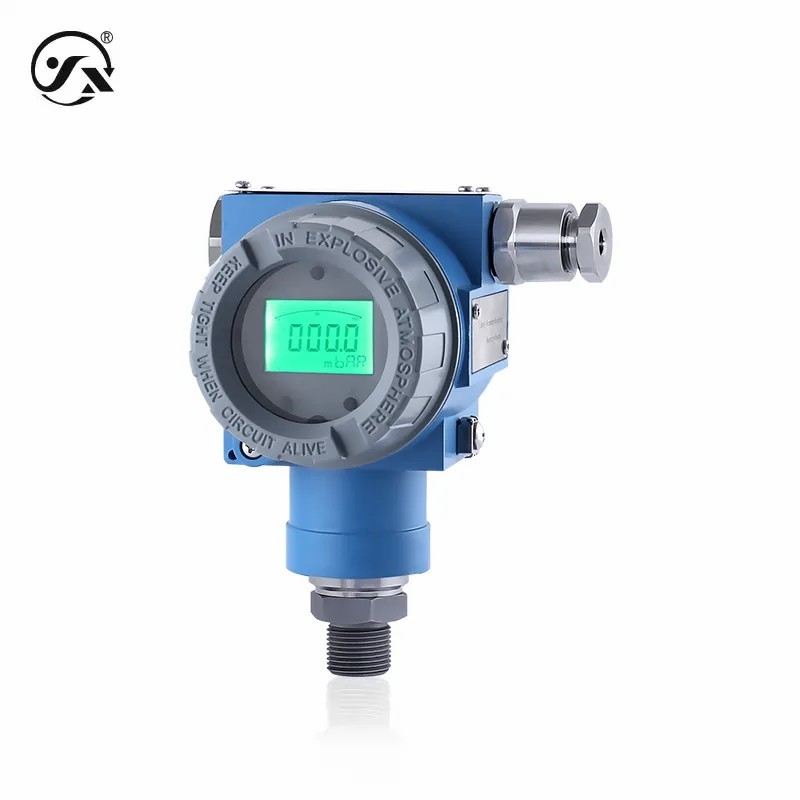

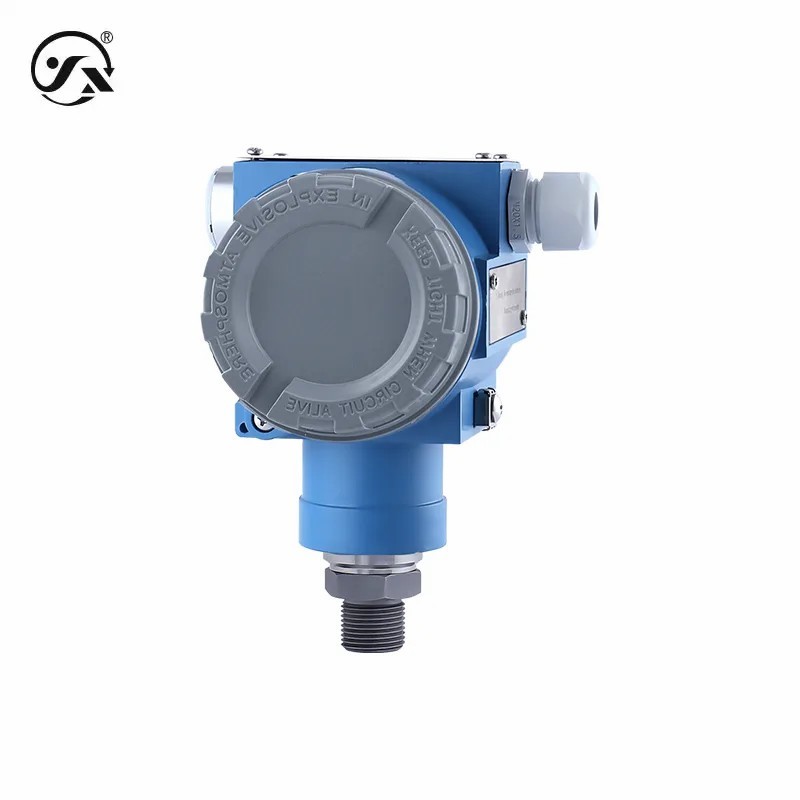

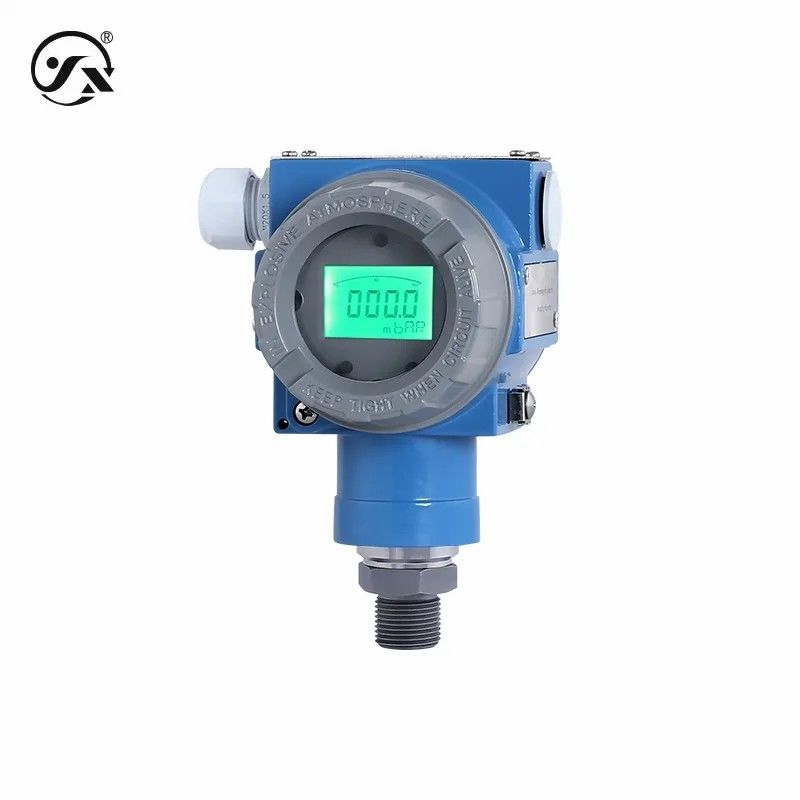

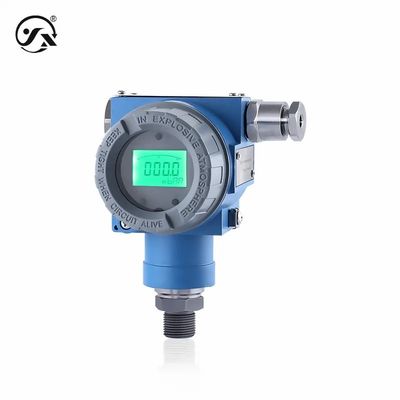

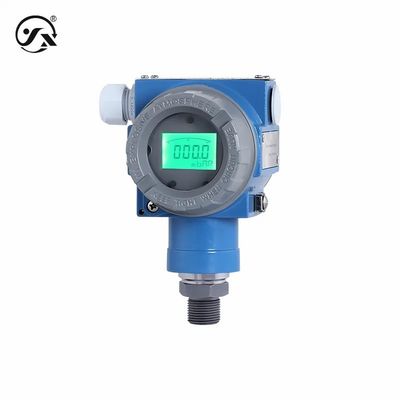

CYYZ203CY 마이크로 녹기 압력 송신기는 측정 매체와 접촉하는 통합 스테인레스 스틸 구조인 유리 마이크로 녹기 코어체를 채택합니다.제품 내부에는 밀폐 부품이나 용접이 없습니다.이 특징은 수소와 산소와 같은 위험한 매체의 측정에 적용됩니다.이 구조는 높은 충격 저항을 결정, 그래서 그것은 또한 일시적인 높은 충격 미디어를 측정하기에 적합합니다. 그것은 또한 본질적으로 안전, 먼지 본질적으로 안전, 폭발 방지,그리고 폭발 방지성 먼지 종류또한 비용 효율적인 HART 프로토콜 통신을 선택할 수 있습니다. 또한 다양한 출력 신호와 광범위한 범위의 장점이 있습니다.현장에서 다른 작업 조건을 쉽게 조정합니다..
| 기본 매개 변수 | |
| 측정 매개체 | 액체 또는 기체 (접촉 물질과 호환) |
| 압력 범위 | 0~1~260MPa (정밀 내용은 범위 선택 표 참조) |
| 압력 모드 | 가이드 압력 |
| 정확도 클래스 | 00.5% FS |
| 중간 온도 | -40~125°C |
| 켜기 시간 | 20ms |
| 안정적인 성능 | ±0.3% FS/년 |
| 온도 보상 | -20°85°C |
| 온도 변동 | ±0.02%FS/°C (온도 보상 범위 내에서) |
| 폭발 방지형 | 방화 방지 Ex db II.C T6 Gb Ex tb IIIC T80 °C Db 본질적으로 안전 Ex ia II.C T6 Ga (4 ~ 20mA / 4 ~ 20mA HART 출력만) 출력 20 T80 °C (4 ~ 20mA / 4 ~ 20mA HART 출력만) 참고: 본질적으로 안전한 장치는 안전 장벽 또는 본질적으로 안전한 전원 공급 장치에 의해 공급되어야 합니다. |
| 침입 보호 | IP66 참고: 위의 보호 수준은 전기 연결이 완료되면 달성되는 수준을 의미합니다. |
| 지속가능한 성능 | 1X106 사이클 (하위 범위에서 상위 범위까지의 사이클 수) |
| 반응 빈도 | 아날로그 신호 출력 ≤ 30Hz 디지털 신호 출력 ≤ 5Hz HART 통신 ≤ 10Hz |
| 전체 무게 | 아니 1.25kg와 1.4kg |
| 결의 | 아날로그 출력 0,01%FS, 디지털 출력 0,05%FS |
| 출력 전력 | |
| 4~20mA | 디스플레이가 없습니다: 9~32VDC, 디스플레이가 있습니다: 15~32VDC, 본질적으로 안전한 유형: 15~24VDC |
| RS485 | 디스플레이와 함께/없고: 9~32VDC |
| 0~10VDC | 디스플레이와 함께/없고: 15~32VDC |
| 0~5VDC | 디스플레이와 함께/없고: 9~32VDC |
| 1~5VDC | 디스플레이와 함께/없고: 9~32VDC |
| 4~20mA HART | 디스플레이와 함께/없고: 13~32VDC, 본질적으로 안전한 유형: 15~24VDC |
| 최대 전력 | |
| 4~20mA | 예/아니오 표시: ≤0.02Us ((W) |
| RS485 | 디스플레이와 함께: ≤0.02Us ((W), 디스플레이가 없습니다 ≤0.015Us ((W) |
| 0~10VDC | 디스플레이: ≤0.02Us ((W), 디스플레이가 없습니다 ≤0.008Us ((W) |
| 0~5VDC | 디스플레이: ≤0.02Us ((W), 디스플레이가 없습니다 ≤0.008Us ((W) |
| 1~5VDC | 디스플레이: ≤0.02Us ((W), 디스플레이가 없습니다 ≤0.008Us ((W) |
| 4~20mA HART | 예/아니오 표시: ≤0.02Us ((W) |
| 부하 특성 | |
| 전압 유형 | ≥10kΩ |
| 현재 타입 | 화면 부하가 없습니다 ≤{(Us-7.5) ÷0.02}Ω 디스플레이 로드≤{(Us-12)÷0.02}Ω (Us=공급 전압) |
| HART 전류 타입 | 부하 ≤{(Us-12)÷0.02}Ω (Us=보급 전압) |
| 환경 조건 | |
| 실내 온도 | -40°C~85°C |
| 환경 습도 | 0%~95%RH (연결이 없거나 응축이 없거나) |
| 과압 및 폭발 | |
| 과부하압 | 200%FS |
| 폭발 압력 | 500%FS |
| 전체 재료 | |
| 압력 측정점 | 17-4PH 스테인리스 스틸 ( 측정 대상에 접촉) |
| 프로세스 연결 | 17-4PH 스테인리스 스틸 ( 측정 대상에 접촉) |
| 장막 | 도형 알루미늄 |
| 화면 창 | ≈6mm 폭발성 유리 |
| 기계적 안정성 | |
| 지진성 성능 | 10g ((20... 2000Hz) IEC60068-2-6 표준에 따라 |
| 충격 저항 | 500g/ms는 IEC60068-2-27 표준을 충족합니다 |
| 전기 보호 | |
| 단전 보호 | 영원 |
| 반극성 보호 | 손상은 없지만 작업은 없습니다. |
| 단열 저항 | ≥100MΩ,500VDC |
| 다이렉트릭 강도 | 500VAC |
| 출력 제한 | |
| 4~20mA | 최소 출력은 4mA이고 최대 출력은 20mA입니다. |
| RS485 | 출력은 0이고 출력은 2000입니다 |
| 0~10VDC | 출력은 최소 0.001VDC이고 출력은 최대 10VDC입니다. |
| 0~5VDC | 출력은 최소 0.001VDC이고 출력은 최대 5VDC입니다. |
| 1~5VDC | 출력은 최소 0.001VDC이고 출력은 최대 5VDC입니다. |
| 4~20mA HART | 출력은 최소 3.8mA이고 출력은 22mA입니다 |
