| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Star merter |
| 모델 번호: | CYYZ39AY |
| 최소 주문 수량: | 1PC |
| 가격: | negotiable |
| 지불 조건: | T/T |
| 공급 능력: | 30000개/월 |
| 범위: | -100kPa～0～60MPa | 출력: | 4～20mA、RS485、0～10VDC、0～5VDC、1～5VDC、0.5～2.5VDC |
|---|---|---|---|
| 전원 공급: | 9~36VDC、15~36VDC、3~5VDC | 정확성: | 0.1%FS, 0.25%FS, 0.5%FS |
| 이름: | 압력 송신기 센서 | ||
| 강조하다: | 고보호 압력 송신 센서,CYYZ39A 압력 전송 센서,압력 전송 센서 0.1%FS |
||

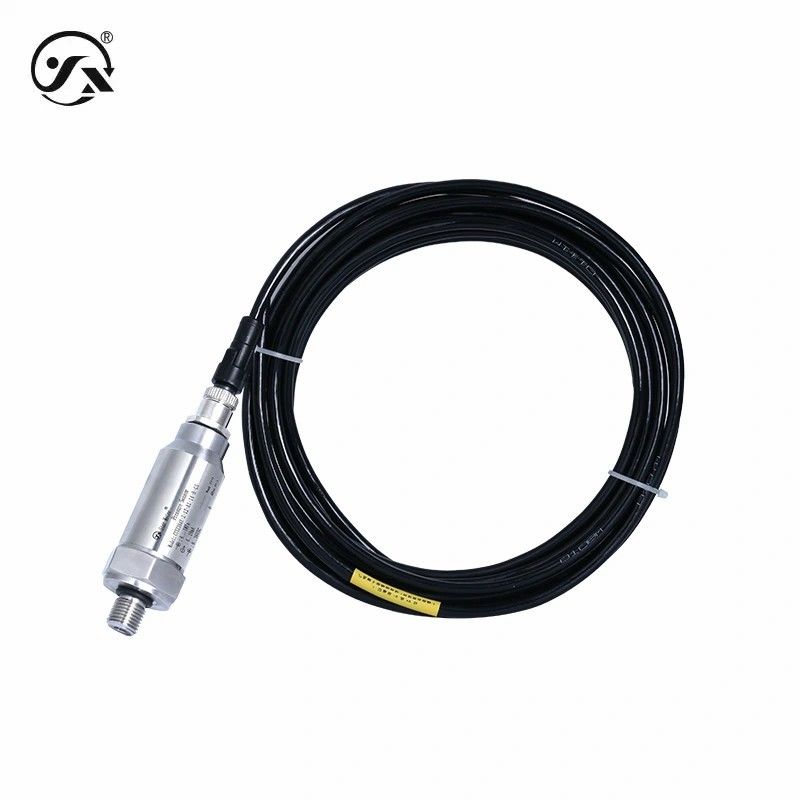

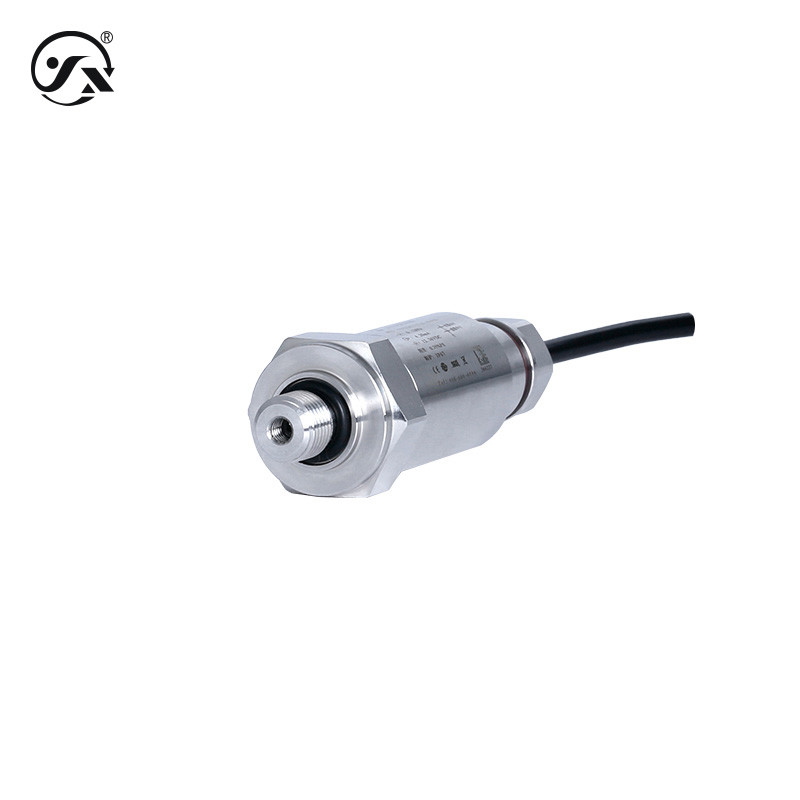

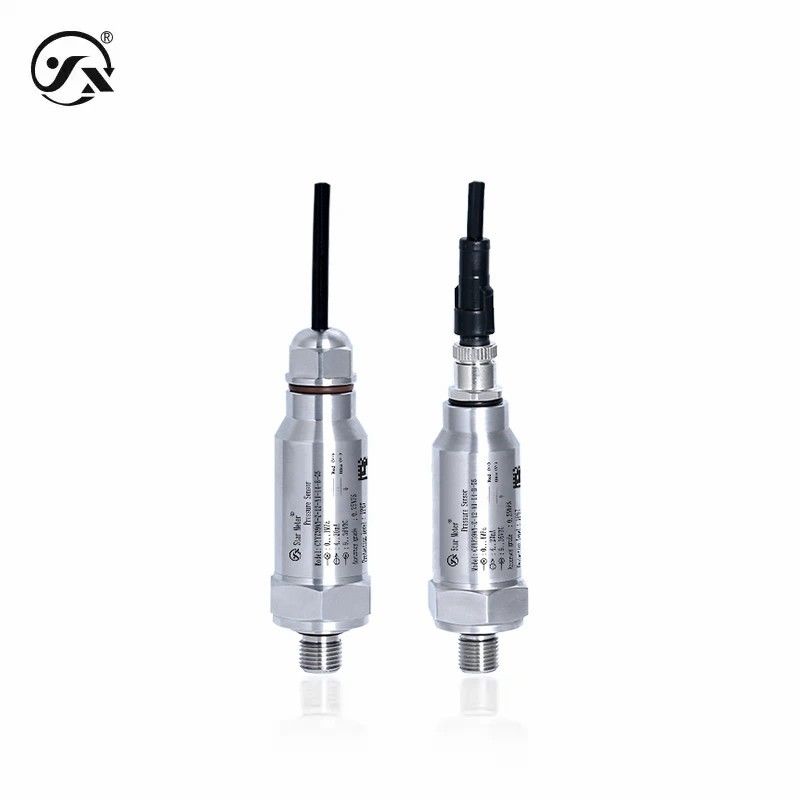

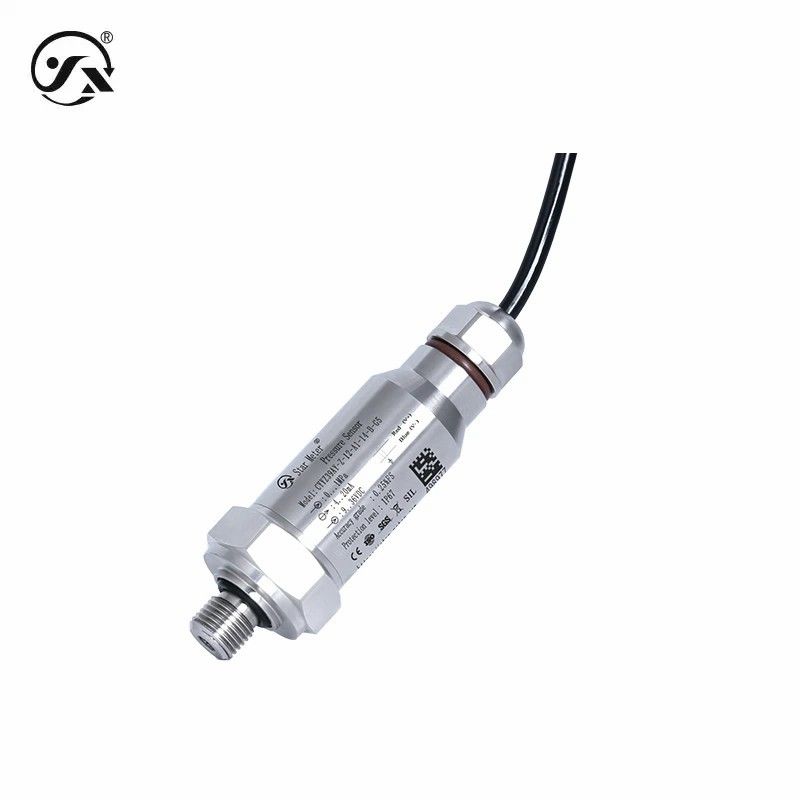

CYYZ39AY 고보호 압력 송신기 범위 -100kPa ∼0 ∼60MPa 정확성 0.1%FS 0.25%FS 0.5%FS
CYYZ39AY 압력 송신기는 콤팩트할 뿐만 아니라 IP67까지의 보호도와 함께 우수한 품질을 가지고 있으며, 습기 또는 야외 압력 측정 장소에 적합합니다.
| 기본 매개 변수 | |
| 측정 매개체 | 액체 또는 가스 (접촉 물질과 호환) |
| 측정 범위 | -100kPa~0~60MPa (분야 선택 표를 자세히 참조하십시오) 범위 범위 < 10kPa (간도, 부식성, 폭발성 없는 가스 및 습도 ≤90%RH, 응축 없음) |
| 압력 종류 | 측정 압력, 절대 압력, 음압 |
| 온도 보상 | 표준 (온도 보상 -10-70°C) 0.25% FS, 0.5% FS 선택 (온도 보상 -40-80°C) 0.1%FS, 0.25%FS (참고) 참고: 범위 범위는 ≤ 10kPa이고, 온도 보상 범위는 -10~70°C입니다. |
| 정확도 클래스 | 00.1%FS,0.25% FS00.5% FS |
| 응답 빈도 | 5Hz, 30Hz, 100Hz |
| 안정적인 성능 | ± 0.1% FS/년 |
| 온도 변동 | ±0.01%FS/°C (온도 보상 범위) ±0.05%FS/°C (온도 보상 범위 밖) |
| 전체 무게 | ≈ 450g (5m 케이블 포함) |
| 보호 정도 | IP67 참고: 위의 보호 수준은 연결이 완료된 후에 달성되는 전기 연결을 가리키며 전기 연결 플러그에도 달려 있습니다. |
| 출력 전력 | |
| 출력 신호 | 4~20mA,RS485,0~10VDC,0~5VDC,1~5VDC,0.5~2.5VDC |
| 전원 공급 범위 | 9~36VDC,15~36VDC,3~5VDC |
| 전력 범위 | |
| 현재 타입 | ≤0.02Us ((W) |
| 전압 유형 | ≤ 0.008Us ((W), ≤ 0.001Us ((W) |
| 디지털 | ≤0.015Us ((W) |
| 부하 특성 | |
| 전압 유형 | ≥10kΩ |
| 현재 타입 | 전류 부하 ≤ {(Us-7.5) ÷0.02 ((Us= 공급 전압) }Ω |
| 환경 조건 | |
| 매체 온도 | -40°C~85°C |
| 실내 온도 | -40°C~85°C |
| 환경 습도 | 0%~95%RH ((컨덴서이션, 콘덴서션 없음) |
| 과부하 용량 | |
| 과부하압 | 300%FS,200%FS,150%FS,12kPa,50kPa,300kPa,480kPa,750kPa,800kPa1.2MPa,2MPa,3MPa,5MPa |
| 폭발 압력 | 600%FS,500%FS,400%FS,300%FS,20kPa,200kPa,600kPa,900kPa1.25MPa,2MPa,3MPa,5MPa,9MPa12.5MPa |
| 전체 재료 | |
| 대막 | 316L 스테인리스 스틸 ( 측정 대류와의 접촉) |
| 프로세스 연결 | 304 스테인리스 스틸 ( 측정 대류와의 접촉) |
| 장막 | 304 스테인리스 스틸 |
| 밀봉 | 니트릴 고무 (접촉) 플루오로엘라스토머 (보인 압력 및 폭발 차트 ( 측정 대상의 접촉) |
| 케이블 | 직접 납 측정 범위≤ 1.6MPa φ7.2mm 폴리우레탄 공기 보호 케이블 (UV 보호) 직접 납, 항공 납 범위> 1.6MPa 또는 절대 압력 (A) φ5mm 폴리우레탄 보호 케이블 (UV 보호) |
| 기계적 안정성 | |
| 지진성 성능 | 10g ((20... 2000Hz) 는 IEC60068-2-6 표준에 적합합니다. |
| 충격 저항: | 500g/ms는 IEC60068-2-27 표준에 적합합니다. |
| 전기 보호 | |
| 단전 보호 | 영구적 |
| 반극성 보호 | 손상은 없지만 작동하지 않습니다. |
| 단열 저항 | ≥100MΩ500VDC |
| 다이렉트릭 강도: | 500VAC |
| 출력 제한 | |
| 출력은 최소입니다. | 4mA, 0, 0.001VDC, 0.05VDC (다른 것: 3.8mA) |
| 최대 출력 | 20mA, 2000, 10VDC, 5VDC (다른 것: 26mA, 12VDC) |
