| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Star merter |
| 모델 번호: | CYYZ36CY |
| 최소 주문 수량: | 1PC |
| 가격: | negotiable |
| 지불 조건: | T/T |
| 공급 능력: | 30000개/월 |
| 범위: | 0~1MPa~110MPa | 출력: | 4~20mA, 4~20mA HART, RS485, 0~10VDC, 0~5VDC, 1~5VDC |
|---|---|---|---|
| 전원 공급: | 9~28VDC, 15~28VDC, 13~28VDC, 15~24VDC | 정확성: | 0.5%FS |
| 이름: | 압력 송신기 센서 | ||
| 강조하다: | 진흙 타입 압력 송신기,CYYZ36C 압력 송신기,압력 전달기 0.5%FS |
||

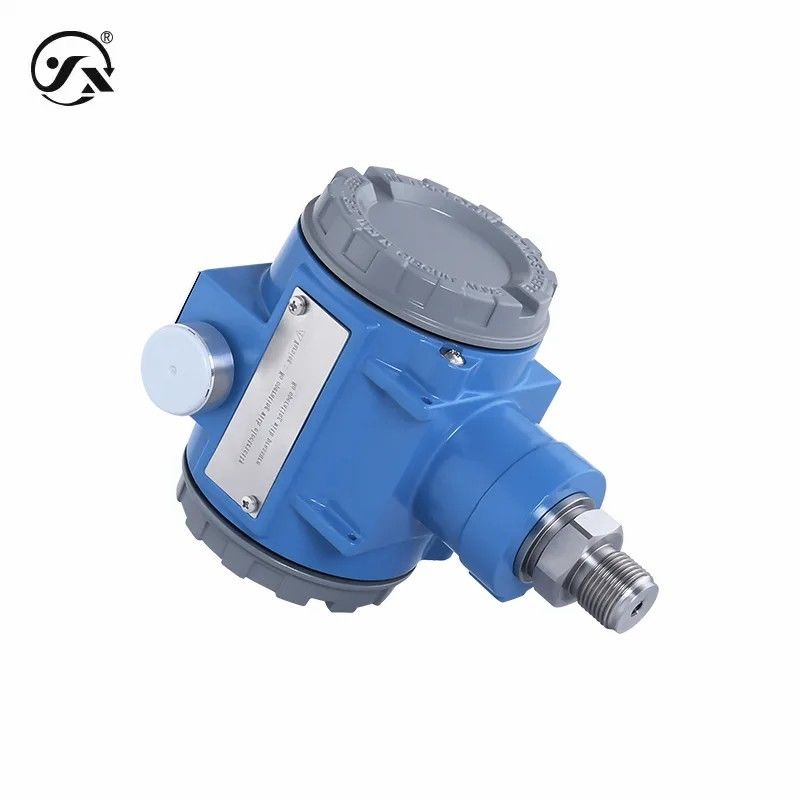

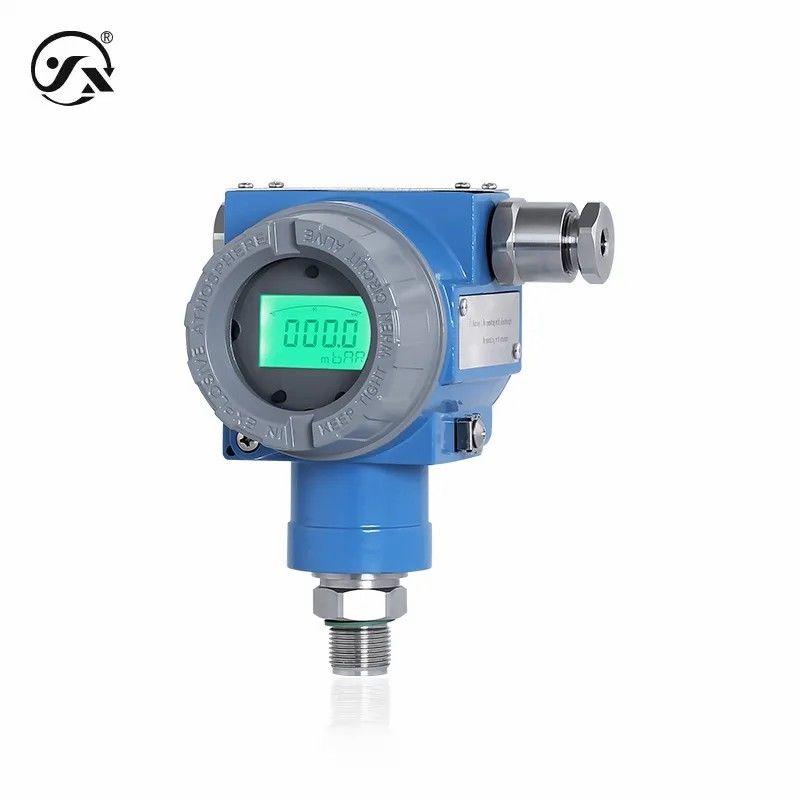

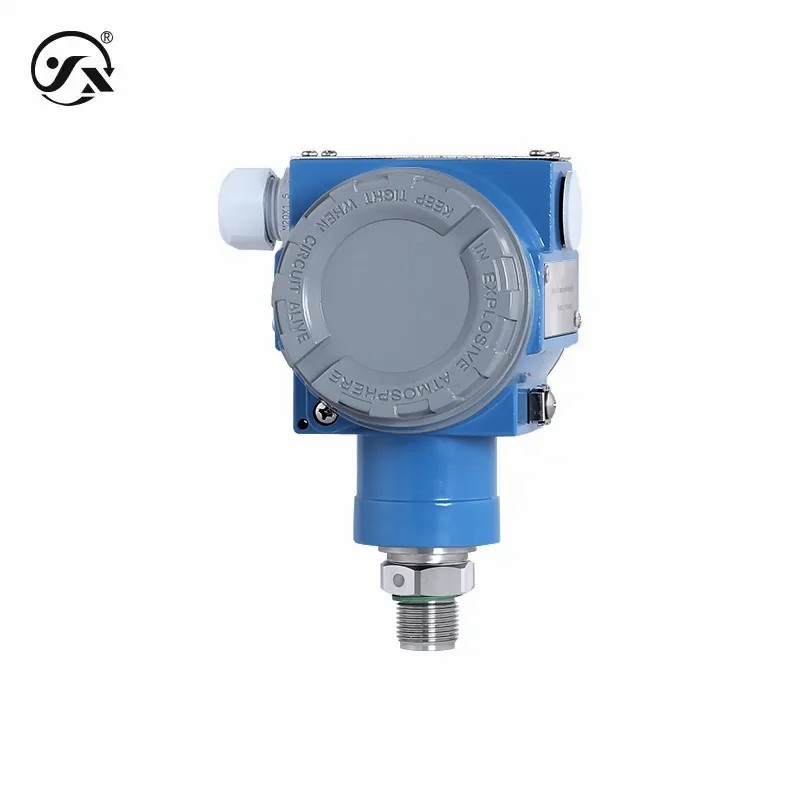

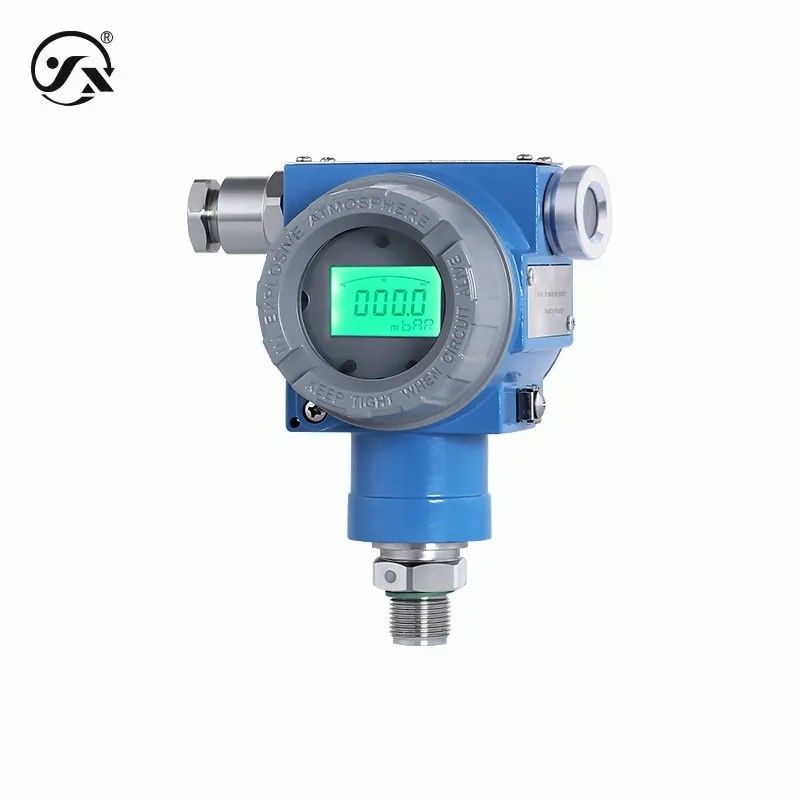

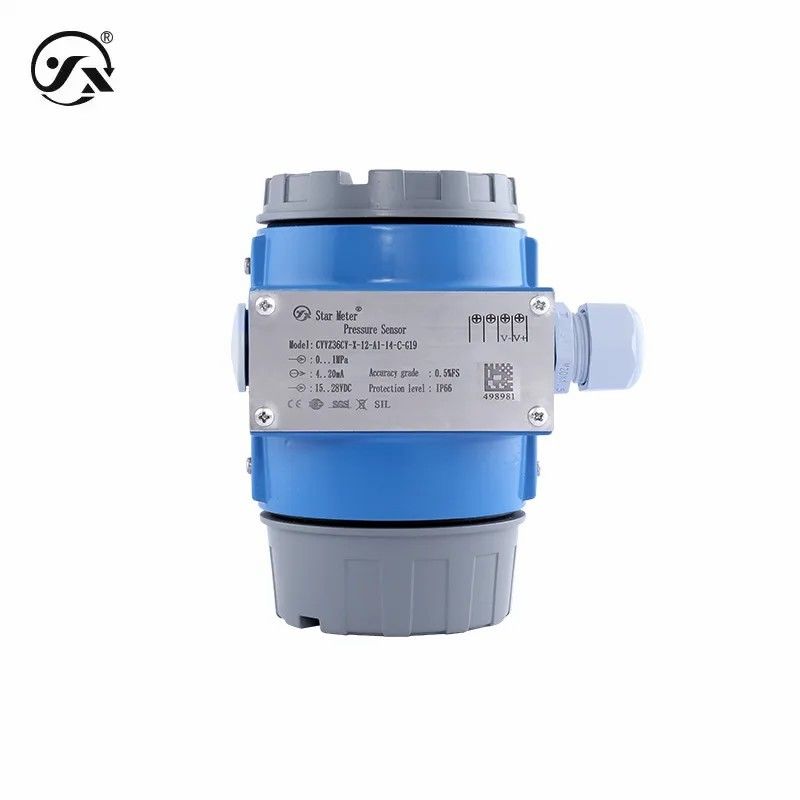

CYYZ36CY 진흙 타입 압력 송신기 범위 0~1MPa~110MPa 석유 채굴 건설 공학 정확도 0.5%FS
CYYZ36CY 매료형 압력 송신기는 신중하게 설계되어 진동, 빈번한 고압 충돌, 고체 모래 충돌 및 마모에 저항하며 진흙을 측정하기에 적합합니다.원유, 습한 토양 및 기타 미디어. 그것은 폭발 방지 기능 옵션의 다양성을 가지고 있습니다, 본질적으로 안전 유형, 먼지 본질적으로 안전 유형, 방화 방지 유형, 방화 방지 먼지 유형,또한 HART 프로토콜 통신을 선택할 수 있습니다, 비용 효율성
| 기본 매개 변수 | |
| 측정 매개체 | 매립물, 원유, 습한 토양 등 (접촉 물질과 호환) |
| 압력 범위 | 0~1MPa~110MPa (비록 자세한 내용은 범위 선택 표 참조) |
| 압력 모드 | 가이드 압력, 밀폐 압력 |
| 정확도 클래스 | 00.5% FS |
| 매체 온도 | -40°C~85°C |
| 정해진 시간에 | 20ms |
| 안정적인 성능 | ± 0.1% FS/년 |
| 온도 보상 | -10~70°C |
| 온도 변동 | ±0.01%FS/°C (온도 보상 범위) ±0.05%FS/°C (온도 보상 범위 밖) |
| 엑스 타입 | 방화 방지 Ex db II.C T6 Gb 방화 방지 먼지 종류 Ex tb IIIC T80°C Db
본질적으로 안전 Ex ia II.C T6 Ga (4 ~ 20mA / 4 ~ 20mA HART 출력만) |
| 보호 정도 | IP66 참고: 위의 보호 수준은 전기 연결이 완료된 후에 달성 된 전기 연결을 의미합니다. |
| 지속가능한 성능 | 1X106번 (하단 범위에서 상단 범위 사이클 수) |
| 응답 빈도 | 아날로그 신호 출력 ≤ 30Hz 디지털 신호 출력 ≤ 5Hz HART 통신 ≤ 10Hz |
| 전체 무게 | 디스플레이 없이 1.25kg 디스플레이로 1.4kg |
| 결의 | 아날로그 출력 0,01%FS, 디지털 출력 0,05%FS |
| 정해진 시간에 | 20ms |
| 출력 전력 | |
| 4~20mA | 디스플레이가 없습니다: 9~28VDC, 디스플레이가 있습니다: 15~28VDC, 본질적으로 안전한 유형: 15~24VDC |
| RS485 | 디스플레이와 함께 / 없이: 9~28VDC |
| 0~10VDC | 디스플레이와 함께 / 없이: 15~28VDC |
| 0~5VDC | 디스플레이와 함께 / 없이: 9~28VDC |
| 1~5VDC | 디스플레이와 함께 / 없이: 9~28VDC |
| 4~20mA HART | 디스플레이와 함께 / 없이: 13~28VDC, 본질적으로 안전한 유형: 15~24VDC |
| 최대 전력 | |
| 4~20mA | 예/아니오 표시: ≤0.02Us ((W) |
| RS485 | 디스플레이: ≤0.02Us ((W), 디스플레이가 없습니다 ≤0.015Us ((W) |
| 0~10VDC | 디스플레이: ≤0.02Us ((W), 디스플레이가 없습니다 ≤0.008Us ((W) |
| 0~5VDC | 디스플레이: ≤0.02Us ((W), 디스플레이가 없습니다 ≤0.008Us ((W) |
| 1~5VDC | 디스플레이: ≤0.02Us ((W), 디스플레이가 없습니다 ≤0.008Us ((W) |
| 4~20mA HART | 예/아니오 표시: ≤0.02Us ((W) |
| 부하 특성 | |
| 전압 유형 | ≥10kΩ |
| 현재 타입 | 디스플레이 부하가 없습니다. 디스플레이 로드≤{(US-12)÷0.02}Ω (US=공급 전압) |
| HART 전류 타입 | 부하 ≤ {(Us-12)÷0.02}Ω(Us=보급 전압) |
| 환경 조건 | |
| 실내 온도 | -40°C~85°C |
| 환경 습도 | 0%~95%RH ((컨덴서이션, 콘덴서션 없음) |
| 과압 및 폭발 | |
| 과부하압 | 200% FS, 150% FS |
| 폭발 압력 | 500%FS,400%FS,300%FS |
| 전체 재료 | |
| 대막 | 316 스테인레스 스틸 ( 측정 대상의 접촉) |
| 프로세스 연결 | 316 스테인레스 스틸 ( 측정 대상의 접촉) |
| 장막 | 도형 알루미늄 |
| 밀봉 | 보인 압력 및 폭발 차트 ( 측정 중계와의 접촉) |
| 화면 창 | ≈ 6mm 폭발 방지 유리 |
| 기계적 안정성 | |
| 지진성 성능 | 10g ((20... 2000Hz) 는 IEC60068-2-6 표준에 적합합니다. |
| 충격 저항 | 500g/ms는 IEC60068-2-27 표준에 적합합니다. |
| 전기 보호 | |
| 단전 보호 | 영구적 |
| 반극성 보호 | 손상은 없지만 작동하지 않습니다. |
| 단열 저항 | ≥100MΩ,500VDC |
| 다이렉트릭 강도 | 500VAC |
| 출력 제한 | |
| 4~20mA | 출력 최소 4mA, 최대 출력 20mA |
| RS485 | 출력 최소 0, 출력 최대 2000 |
| 0~10VDC | 출력 최소 0.001VDC, 출력 최대 10VDC |
| 0~5VDC | 출력 최소 0.001VDC, 출력 최대 5VDC |
| 1~5VDC | 출력 최소 0.001VDC, 출력 최대 5VDC |
| 4~20mA HART | 출력 최소 3.8mA 최대 22mA |
