| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Star merter |
| 모델 번호: | CYYZ18CY |
| 최소 주문 수량: | 1PC |
| 가격: | negotiable |
| 지불 조건: | T/T |
| 공급 능력: | 30000개/월 |
| 범위: | -100kPa～0～100MPa | 출력: | 4～20mA、4～20mA HART、RS485、0～10VDC、0～5VDC、1～5VDC |
|---|---|---|---|
| 전원 공급: | 9~32VDC、15~32VDC、13~32VDC、15~24VDC | 정확성: | 0.1%FS, 0.25%FS, 0.5%FS |
| 이름: | 압력 송신기 센서 | ||
| 강조하다: | CYYZ18C 압력 송신기 센서,압력 전송 센서 폭발 방지,압력 전송 센서 IP66 |
||

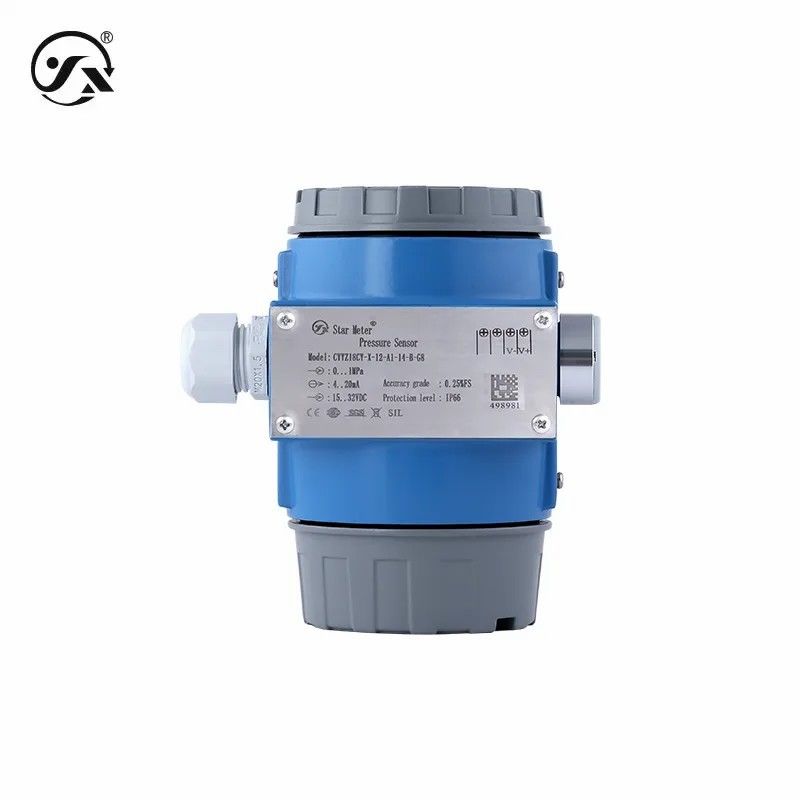

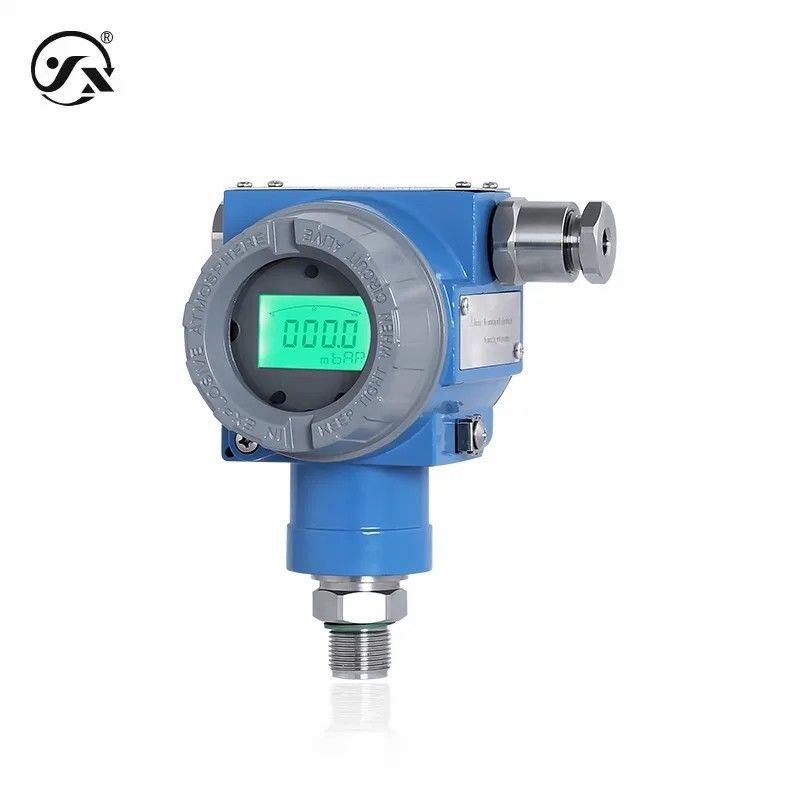

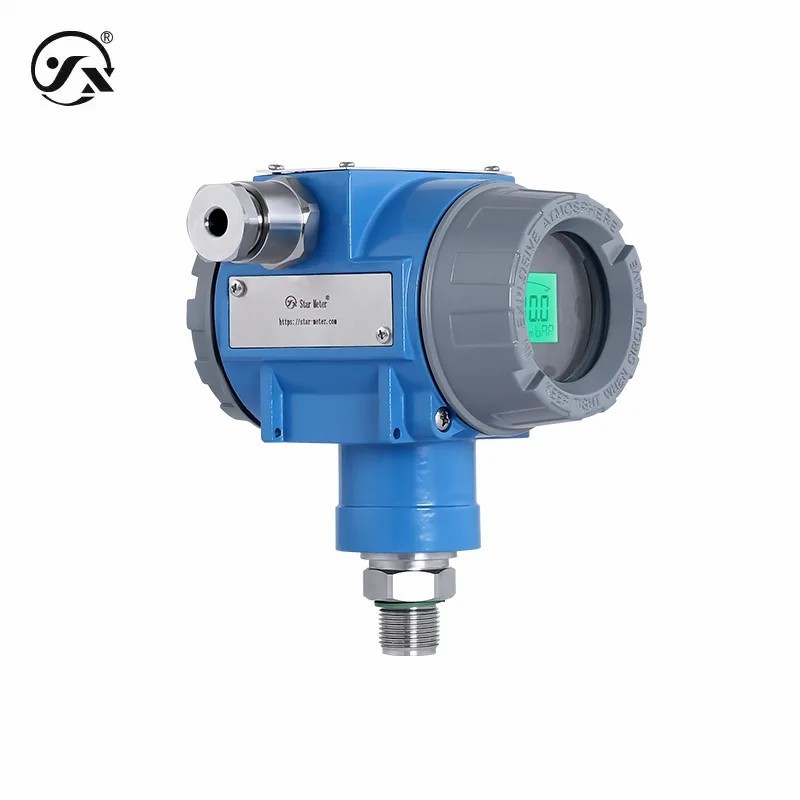

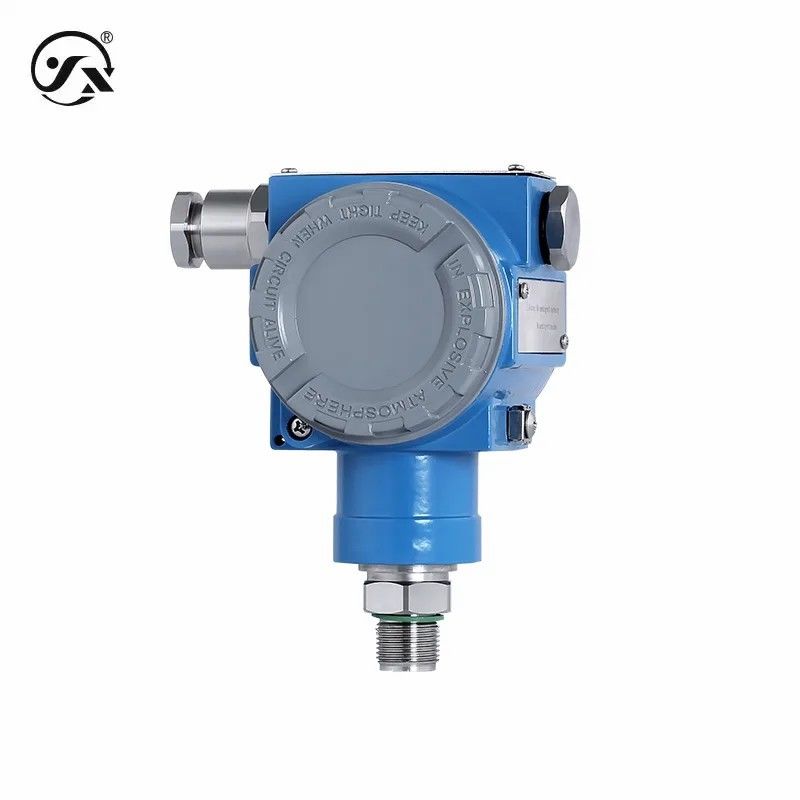

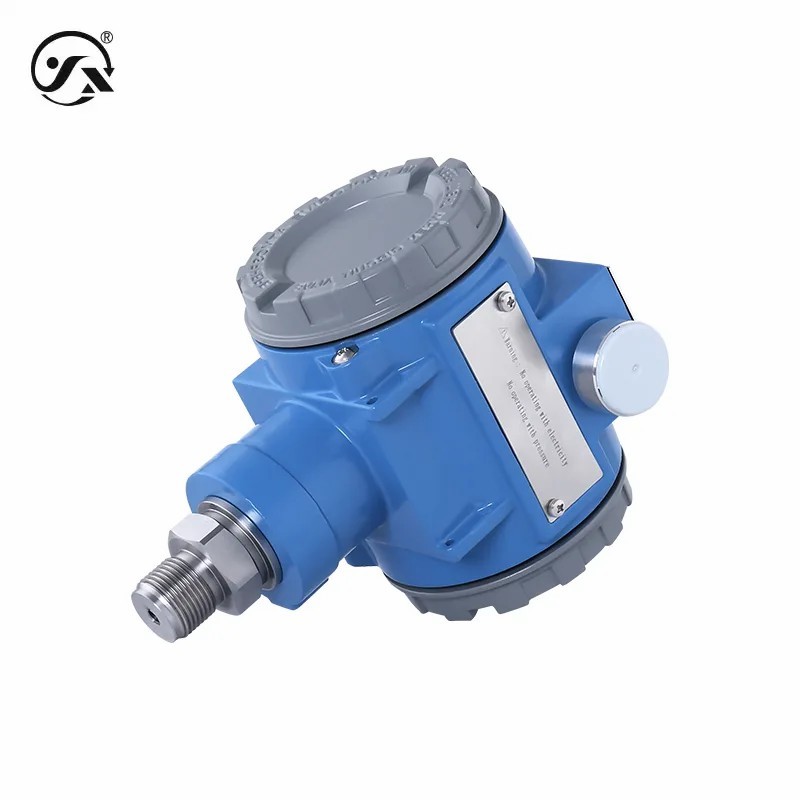

CYYZ18CY 압력 송신기 일반 산업 용도 범위 -100kPa0MPa 100MPa 폭발 방지형 IP66
CYYZ18CY 압력 송신기는 잘 설계되고 우수한 품질로 일반 산업에 이상적입니다. 다양한 폭발 방지 기능 옵션이 있습니다.본질적으로 안전하고 폭발성, 격리 폭발 방지, 본질적으로 안전한 먼지 폭발 방지, 또한 HART 프로토콜 통신을 선택할 수 있습니다, 비용 효율적. 또한 출력 신호와 같은 다양한 장점을 가지고 있습니다.범위 및 압력 인터페이스, 그것은 다른 작업 조건에 맞게 편리합니다. 또한 우리는 그들의 응용 필요에 따라 짧은 시간을 고객에게 제공할 수 있습니다
| 기본 매개 변수 | ||
| 측정 매개체 | 액체 또는 가스 (접촉 물질과 호환) 범위 < 10kPa (연전성, 부식성, 폭발성 없는 기체, 습도 ≤90%RH, 응축성 없음) | |
| 측정 범위 | -100kPa~0~100MPa (분야 선택 표를 자세히 참조) | |
| 압력 종류 | 측정 압력, 절대 압력, 음압 | |
| 매체 온도 | -40°C~85°C | |
| 정해진 시간에 | 20ms | |
| 안정적인 성능 | ± 0.1% FS/년 | |
| 온도 변동 | ±0.01%FS/°C (온도 보상 범위) ±0.05%FS/°C (온도 보상 범위 밖) | |
| 엑스 타입 | 방화 방지 Ex db II.C T6 Gb 방화 방지 먼지 종류 Ex tb IIIC T80°C Db 본질적으로 안전 Ex ia II.C T6 Ga (4 ~ 20mA / 4 ~ 20mA HART 출력만) 먼지 내재적으로 안전 20 T80 °C (HART 출력만 4 ~ 20mA ~ 20mA) 참고: 본질적으로 안전은 안전 장벽 또는 본질적으로 안전 전원 공급 장치에 의해 공급되어야 합니다. |
|
| 보호 정도 | IP66 참고: 위의 보호 수준은 전기 연결이 완료된 후에 달성 된 전기 연결을 의미합니다. |
|
| 지속가능한 성능 | 10X106번 (하단 범위에서 상단 범위 사이클) | |
| 응답 빈도 | 아날로그 신호 출력 ≤ 30Hz 디지털 신호 출력 ≤ 5Hz HART 통신 ≤ 10Hz | |
| 전체 무게 | 디스플레이 없이 1.25kg 디스플레이로 1.4kg | |
| 결의 | 아날로그 출력 0,01%FS, 디지털 출력 0,05%FS | |
| 출력 | 4·20mA,RS485,0·10VDC,0·5VDC,1·5VDC,4·20mA HART | |
| 전원 공급 | 9~32VDC,13~32VDC,15~32VDC,15~24VDC | |
| 정확도 클래스 | 00.1%FS,0.25% FS00.5% FS | |
| 최대 전력 | ||
| 현재 타입 | ≤0.02Us ((W) | |
| 디지털 | ≤0.02Us(W) (디스플레이가 있는 경우), ≤0.015Us(W) (디스플레이가 없는 경우) | |
| 전압 유형 | ≤0.02Us(W) (디스플레이가 있는 경우), ≤0.008Us(W) (디스플레이가 없는 경우) | |
| 4~20mA HART | ≤0.02Us ((W) | |
| 부하 특성 | ||
| 전압 유형 | ≥10kΩ | |
| 현재 타입 | 디스플레이 부하가 없습니다. 디스플레이 로드≤{(US-12)÷0.02}Ω (US=공급 전압) |
|
| HART 전류 타입 | 부하 ≤ {(Us-12)÷0.02}Ω(Us=보급 전압) | |
| 환경 조건 | ||
| 실내 온도 | -40°C~85°C | |
| 환경 습도 | 0%~95%RH ((컨덴서이션, 콘덴서션 없음) | |
| 과압 및 폭발 | ||
| 과부하압 | 300%FS,200%FS,150%FS,12kPa,50kPa,300kPa,480kPa,750kPa,800kPa1.2MPa,2MPa,3MPa,5MPa | |
| 폭발 압력 | 600%FS,500%FS,400%FS,300%FS,20kPa,200kPa,600kPa,900kPa1.25MPa,2MPa,3MPa,5MPa,9MPa12.5MPa | |
| 전체 재료 | ||
| 대막 | 316L 스테인리스 스틸 ( 측정 대류와의 접촉) | |
| 프로세스 연결 | 304 스테인리스 스틸 ( 측정 대류와의 접촉) | |
| 외껍질 | 도형 알루미늄 | |
| 밀봉 | 니트릴 고무, 플루오로엘라스토머 | |
| 화면 창 | ≈ 6mm 폭발 방지 유리 | |
| 기계적 안정성 | ||
| 지진성 성능 | 10g ((20... 2000Hz) 는 IEC60068-2-6 표준에 적합합니다. | |
| 충격 저항 | 500g/ms는 IEC60068-2-27 표준에 적합합니다. | |
| 전기 보호 | ||
| 단전 보호 | 영구적 | |
| 반극성 보호 | 손상은 없지만 작동하지 않습니다. | |
| 단열 저항 | ≥100MΩ 500VDC | |
| 다이렉트릭 강도 | 500VAC | |
| 출력 제한 | ||
| 출력은 최소입니다. | 4mA,0,0.001VDC3.8mA | |
| 최대 출력 | 20mA,2000,5VDC,10VDC,22mA |
