| Place of Origin: | China |
|---|---|
| 브랜드 이름: | Star merter |
| 인증: | CE SIL3 |
| Model Number: | CYW71Y |
| Minimum Order Quantity: | 1PC |
| 가격: | negotiable |
| Packaging Details: | carton |
| Payment Terms: | T/T |
| Supply Ability: | 30000 Piece/Month |
| Range: | 0~20~200kPa | Output: | 4~20mA, RS485 |
|---|---|---|---|
| Power supply: | 9~28VDC | Accuracy: | 0.5%FS |
| Name: | Liquid Level Transmitter | ||
| 강조하다: | 4-20ma 잠수용 레벨 송신기,Rs485 잠수용 레벨 송신기,00.5% FS 잠수용 레벨 송신기 |
||
CYW71Y 반성 침수 레벨 송신기 범위 0~20~200kPa 출력 4~20mA, RS485 정확성 0.5%FS

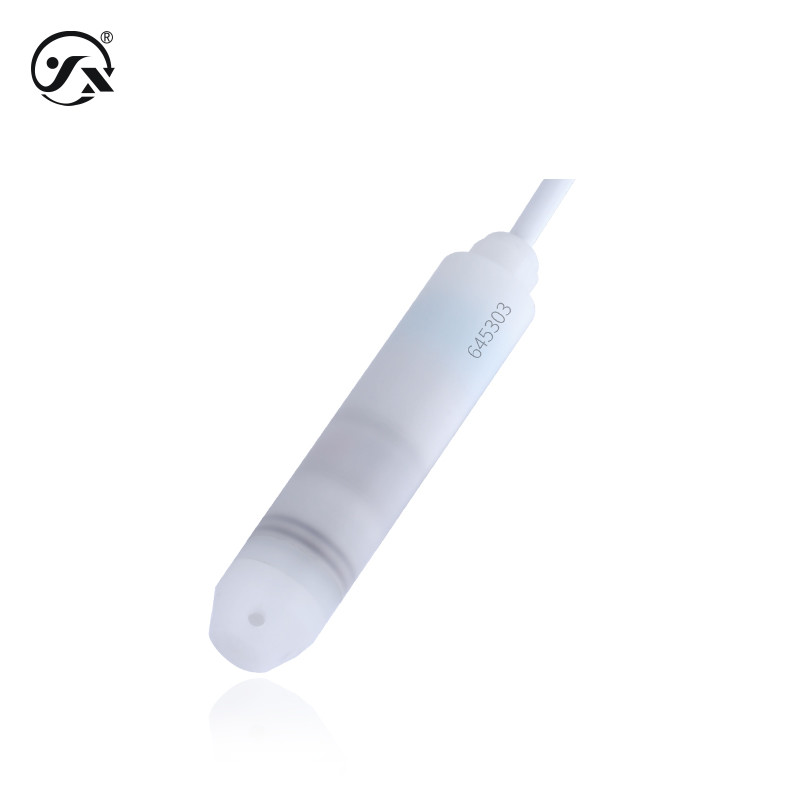

CYW71Y 침수용 부식 저항 레벨 송신기는 부식성 액체를 측정하기 위한 세라믹 코어와 PVDF 하우스를 갖추고 있습니다.
| 기본 매개 변수 | |
| 측정 매개체 | 접촉 물질과 호환되는 액체 |
| 출력 신호 | 4~20mA,RS485 |
| 공급 전압 | 9~28VDC |
| 매체 온도 | -40~60°C |
| 응답 빈도 | 아날로그 신호 출력 ≤ 50Hz, 디지털 신호 출력 ≤ 5Hz |
| 과부하 용량 | 150% 전체 규모 |
| 정확도 클래스 | 0.5%FS (반응 조건: 온도 15~25°C, 대기압 86~106kPa, 습도 45~75%RH) |
| 안정적인 성능 | ±0.2% FS/년 |
| 온도 변동 | ±0.02%FS/°C |
| 보호 정도 | IP68 |
| 전체 무게 | 탐사≈ 216g 케이블≈ 67g 미터당 |
| 결의 | 아날로그 출력 0,01%FS, 디지털 출력 0,05%FS |
| 정해진 시간에 | 20ms |
| 참고: 측정 매체의 밀도는 미터로 제공되어야 합니다. 원칙은 다음과 같습니다. 액체 표면으로 향하는 센서의 압력은: Ρ=ρgh + Po 공식: P: 액체 표면으로 향하는 센서의 압력 (지각을 위해,(이하 '압'으로 통칭) ρ: 측정된 액체 밀도 (디버깅 중에 기본 1g/cm3) g: 중력으로 인한 가속 (디버깅 중에 기본 9.8m/s2)
Po: 액체 표면의 대기 압력 h: 센서가 액체에 삽입되는 깊이 센서가 특정 깊이에 삽입되면 |
|
| 최대 전력 | |
| 4~20mA | ≤0.02Us ((W) |
| RS485 | ≤0.015Us ((W) |
| 부하 특성 | |
| 현재 타입 | 부하 ≤{(Us-7.5) ÷0.02}Ω (US=보급 전압) |
| 환경 조건 | |
| 실내 온도 | -40°C~85°C |
| 환경 습도 | 0%~95%RH ((컨덴서이션, 콘덴서션 없음) |
| 전체 재료 | |
| 대막 | 세라믹 ( 측정 대상의 접촉) |
| 장막 | PVDF 폴리비닐리덴 플루오라이드 ( 측정 대류와의 접촉) |
| 밀봉 | 비톤 (측정되는 매체와 접촉) |
| 케이블 | 테트라플루오로φ7.2 가스 전도 케이블 (측정 매체와의 접촉) |
| 기계적 안정성 | |
| 지진성 성능 | 10g ((20... 2000Hz) 는 IEC60068-2-6 표준에 적합합니다. |
| 충격 저항 | 500g/ms는 IEC60068-2-27 표준에 적합합니다. |
| 전기 보호 | |
| 단전 보호 | 영구적 |
| 반극성 보호 | 손상은 없지만 작동하지 않습니다. |
| 단열 저항 | ≥100MΩ,500VDC |
| 다이렉트릭 강도 | 500VAC |
| 출력 제한 | |
| 4~20mA | 출력 최소 4mA, 최대 출력 20mA |
| RS485 | 출력 최소 0, 출력 최대 2000 |
