| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | star meter |
| 모델 번호: | CYW501AY |
| 범위: | 0 m 1 ～ 40MH2O | 출력: | 4～20mA, RS485 |
|---|---|---|---|
| 전원 공급: | 9, 28VDC, 15 ～ 24VDC | 정확성: | 0.1%FS, 0.25%FS |
| 강조하다: | 세라믹 콘덴시터 타입 잠수용 레벨 송신기,세라믹 콘덴시터 잠수 레벨 송신기,물속에 잠길 수 있는 수위 전달계 |
||

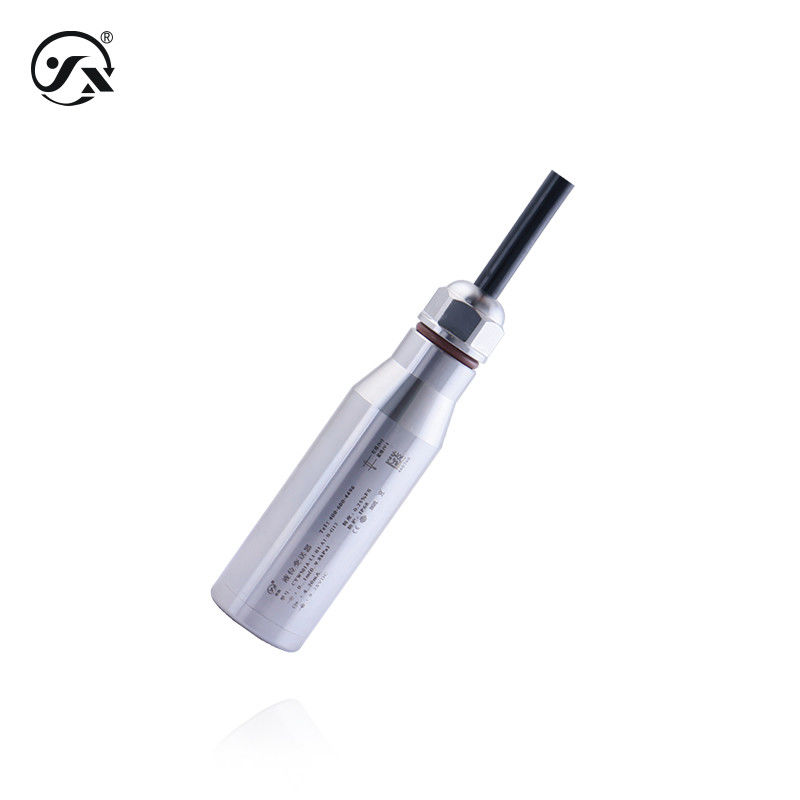

CYW501AY 세라믹 용량 입력 레벨 송신기 껍질은 316L 스테인리스 스틸로 만들어졌으며 감지 코어는 세라믹 용량 측정 요소로 만들어졌습니다.액체 연결 부분이 세라믹 물질로 만들어집니다., 그것은 anti-stabbing의 특성을 가지고, 부식 저항, 높은 정확성, 높은 안정성, 작은 맹주 구역. 그것은 액체, 액체 또는 입자를 가진 매체를 측정 할 수 있습니다.폭발 방지 기능은 선택적입니다..
| 측정 매개체 | 물 (H2O), 액체 또는 액체 (접촉 물질과 호환) |
| 액체 수준 범위 | 0 ∼ 1 ∼ 40mH2O (분야 선택 표를 자세히 참조) |
| 중간 온도 | -40~60°C |
| 연결 시간 | 20ms |
| 안정적인 성능 | ±0.1% FS/년 |
| 액체 레벨 과부하 | 200% 전체 규모 |
| 온도 변동 | ±0.01%FS/°C (온도 보상 범위 내) ±0.05%FS/°C (온도 보상 범위 밖) |
| 온도 보상 | -20~80°C |
| 폭발 방지형 | 내부적으로 안전 Ex ia IIC T6 Ga (출력만 20mA) |
| 보호 수준 | IP68 |
| 정확도 수준 | 00.1%FS, 0.25%FS |
| 응답 빈도 | 아날로그 신호 출력 ≤30Hz 디지털 신호 출력 ≤5Hz |
| 결의 | 아날로그 출력 0,01%FS, 디지털 출력 0,05%FS |
| 전체 무게 | 탐사선 ≈ 220g 케이블 1미터당 ≈ 60g |
| 출력 전원 공급 | |
| 4~20mA | 9~28VDC, 15~24VDC (자연적으로 안전합니다) |
| RS485 | 9~28VDC |
| 최대 전력 | |
| 4~20mA | ≤0.02Us ((W) |
| RS485 | ≤0.015Us ((W) |
| 부하 특성 | |
| 현재 타입 | 부하 ≤{(Us-7.5) ÷0.02}Ω |
| 환경 조건 | |
| 실내 온도 | -40°C~85°C |
| 환경 습도 | 0%~95%RH (연결이 없거나 응축이 없거나) |
| 전체 재료 | |
| 대막 | Al2O3 세라믹 ( 측정 매체에 접촉) |
| 껍질 | 316L 스테인리스 스틸 ( 측정 매체에 접촉) |
| 밀봉 | 니트릴 고무, 플루오르 고무 (측정 매체에 접촉) |
| 케이블 | XL03 폴리우레탄 φ7.2 공기 유도 케이블 (측정 매체와 접촉) |
| 기계적 안정성 | |
| 진동 저항 | IEC60068-2-6 표준에 따라 10g (20...2000Hz) |
| 충격 저항 | 500g/ms IEC60068-2-27 표준을 준수합니다 |
| 전기 보호 | |
| 단회로 보호 | 영구적 |
| 역극성 보호 | 손상은 없지만 작동하지 않습니다. |
| 단열 저항 | ≥100MΩ 500VDC |
| 다이렉트릭 강도 | 500VAC |
| 출력 제한 | |
| 4~20mA | 4mA~20mA |
| RS485 | 0~2000 |
