| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | star meter |
| 모델 번호: | cyw09y |
| 범위: | 0 m 2 ～ 10MH2O | 출력: | 4～20mA, RS485 |
|---|---|---|---|
| 전원 공급: | 9, 28VDC, 5 ～ 28VDC | 정확성: | 0.5%FS |
| 강조하다: | 경제 수준 송신기,잠수용 레벨 송신기 |
||

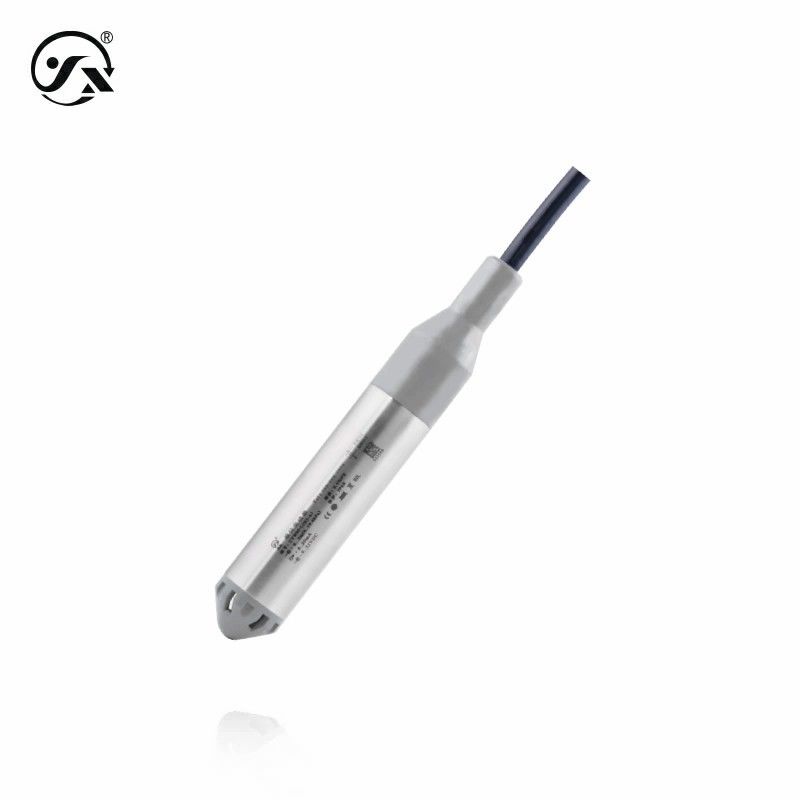

CYW09Y 경제 입력 레벨 송신기는 높은 비용 효율성, 높은 신뢰성 및 기타 특성을 가진 실내 물 탱크, 수영장 등의 레벨 측정에 사용됩니다.
| 측정 매개체 | 물 (H2O) 또는 접촉 물질과 호환되는 액체 |
| 액체 수준 범위 | 0 ∼2 ∼10mH2O (분야 선택 표를 자세히 참조) |
| 중간 온도 | -40~60°C ( 측정 매체와 외부 환경의 온도 차이는 ≤10°C) |
| 응답 빈도 | ≤5Hz |
| 정확도 수준 | 00.5% FS |
| 온도 보상 | -10~60°C |
| 안정적인 성능 | ±0.2% FS/년 |
| 액체 레벨 과부하 | 200% 전체 규모 |
| 온도 변동 | ±0.02%FS/°C (온도 보상 범위 내에서) |
| 보호 수준 | IP68 |
| 전체 무게 | 탐사선 ≈ 180g 케이블 / 미터 ≈ 60g |
| 연결 시간 | 20ms |
| 결의 | 아날로그 출력 0.025%FS, 디지털 출력 0.05%FS |
| 출력 전원 공급 | |
| 4~20mA | 9~28VDC |
| RS485 | 5~28VDC |
| 최대 전력 | |
| 4~20mA | ≤0.02Us ((W) |
| RS485 | ≤0.015Us ((W) |
| 부하 특성 | |
| 현재 타입 | 부하 ≤{(Us-7.5) ÷0.02}Ω (Us=보급 전압) |
| 환경 조건 | |
| 실내 온도 | -40°C~85°C |
| 환경 습도 | 0%~95%RH (연결이 없거나 응축이 없거나) |
| 전체 재료 | |
| 대막 | 316L 스테인리스 스틸 ( 측정 매체에 접촉) |
| 껍질 | 304 스테인레스 스틸 및 ABS 공학 플라스틱 ( 측정 매체와 접촉) |
| 밀봉 | 니트릴 고무 (측정 매체에 접촉) |
| 케이블 | XL11 PVC φ7.2 공기 전도성 보호 케이블 (측정 매체와 접촉) |
| 기계적 안정성 | |
| 진동 저항 | IEC60068-2-6 표준에 따라 10g (20...2000Hz) |
| 충격 저항 | 500g/ms IEC60068-2-27 표준을 준수합니다 |
| 전기 보호 | |
| 단회로 보호 | 영구적 |
| 역극성 보호 | 손상은 없지만 작동하지 않습니다. |
| 단열 저항 | ≥100MΩ,500VDC |
| 다이렉트릭 강도 | 500VAC |
| 출력 제한 | |
| 4~20mA | 4mA~20mA |
| RS485 | 0~2000 |
