| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | star meter |
| 모델 번호: | cwdz11dy |
| 범위: | -50 ～ 300 ～ (자세한 내용은 범위 매개 변수 선택 테이블 참조) | 출력: | 4 ～ 20MA, 4 ～ 20MA HART, RS485 |
|---|---|---|---|
| 전원 공급: | 9~32VDC, 13~32VDC, 15~32VDC, 15~24VDC | 정확성: | 0.25%FS, 0.5%FS |
| 강조하다: | 우주 온도 송신기,온도 송신기 4~20mA HART |
||

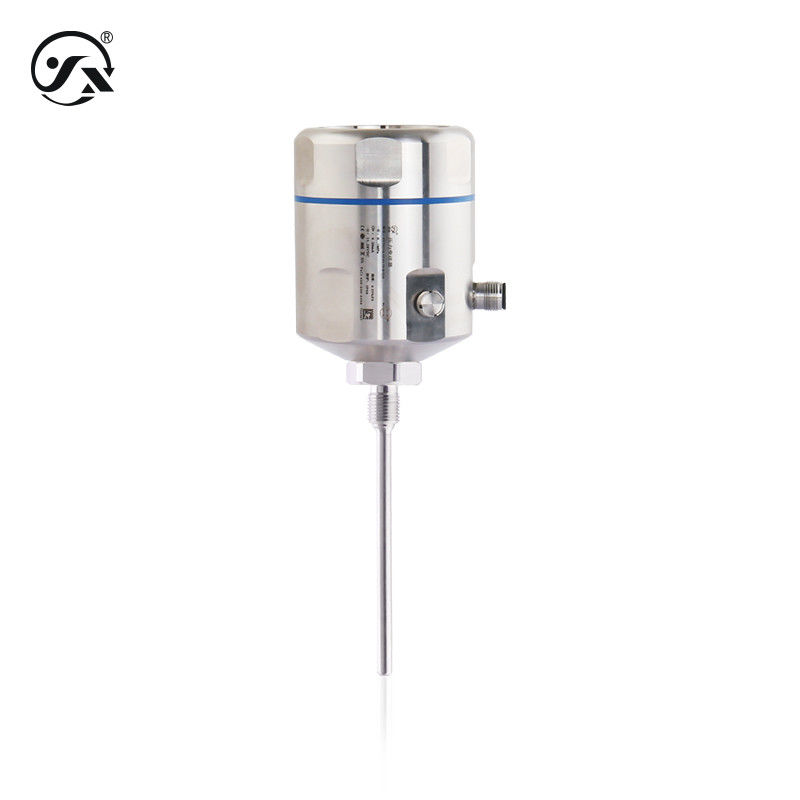

CWDZ11DY 일반용 온도 송신기는 신중하게 설계되어 일반 산업에 매우 적합합니다.다양한 인터페이스와 다른 효과 조합을 달성하기 위해 탐사 막대 조합내부적으로 안전하고 먼지 내부적으로 안전해 폭발 방지 기능과 HART 프로토콜 통신 옵션
| 측정 매개체 | 액체 또는 가스 등 (접촉 물질과 호환) |
| 측정 범위 | -50~300°C (정밀 내용은 범위 매개 변수 선택 표 참조) |
| 측정 요소 | 1*Pt100 (1/3B 등급) |
| 반응 시간 | 보호관 φ6mm≈18s, 케이스 φ10mm≈36s (IEC60751에 따라, 0.4m/s 물 흐름, 10°C 단계) |
| 안정적인 성능 | ±0.1% FS/년 |
| 폭발 방지형 | 본질적으로 안전한 타입 Ex ia IIC T6 Ga (전류 출력만) 내부적으로 안전한 먼지 타입 Ex ia IIIC T85°CDa (전력 출력만) 참고: 본질적으로 안전한 장치는 안전 장벽 또는 본질적으로 안전한 전원 공급 장치에 의해 공급되어야 합니다. |
| 연결 시간 | 400ms |
| 보호 수준 | IP66 참고: 위의 보호 수준은 전기 연결이 완료된 후에 달성되는 수준을 의미합니다. |
| 정확도 수준 | 0.25%FS, 0.5%FS 미터 정확도 0.05%FS (반등이 있는 LCD) |
| 결의 | 아날로그 출력 0.02%FS, 디지털 출력 0.1°C |
| 최대 전력 | ≤0.02Us ((W) |
| 출력 전원 공급 | |
| 4~20mA | 15~32VDC, 15~24VDC (자연적으로 안전하다) |
| RS485 | 9~32VDC |
| 4~20mAHART | 13~32VDC, 15~24VDC (자연적으로 안전) |
| 부하 특성 | |
| 현재 타입 | 화면 부하가 없습니다 ≤ {(Us-7.5) ÷ 0.02} Ω 디스플레이 부하 ≤ {(Us-12) ÷ 0.02} Ω (Us = 공급 전압) |
| HART 전류 타입 | 부하 ≤{(Us-12)÷0.02}Ω (Us=보급 전압) |
| 환경 조건 | |
| 실내 온도 | -40°C~85°C |
| 환경 습도 | 0%~95%RH (연결이 없거나 응축이 없거나) |
| 전체 재료 | |
| 보호 튜브 | 304 스테인리스 스틸 ( 측정 매체에 접촉) |
| 프로세스 연결 | 304 스테인리스 스틸 ( 측정 매체에 접촉) |
| 껍질 | 도형 알루미늄 |
| 화면 창 | ≈6mm 폭발성 유리 |
| 기계적 안정성 | |
| 진동 저항 | IEC60068-2-6 표준에 따라 10g (20...2000Hz) |
| 충격 저항 | 500g/ms IEC60068-2-27 표준을 준수합니다 |
| 전기 보호 | |
| 단회로 보호 | 영구적 |
| 역극성 보호 | 손상은 없지만 작동하지 않습니다. |
| 단열 저항 | ≥100MΩ 500VDC |
| 다이렉트릭 강도 | 500VAC |
| 출력 제한 | |
| 4~20mA | 2.5mA~26mA |
| RS485 | 0~3500/7000 |
| 4~20mAHART | 3.8mA~22mA |
