| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Star merter |
| 모델 번호: | LWJ11Y |
| 측정 범위: | 0.3~8000m 3 /h | 출력: | RS485, 4~20mA, 4~20mA HART, 펄스 |
|---|---|---|---|
| 전원 공급: | 24VDC, 24VDC(3.6VDC 리튬 배터리 포함), 3.6VDC 리튬 배터리 | 정확성: | 1.0레벨, 1.5레벨 |
| 강조하다: | 파이프 라인 소용돌이 흐름 측정기,속도 흐름 미터,석유 파이프 라인 소용돌이 흐름 측정기 |
||

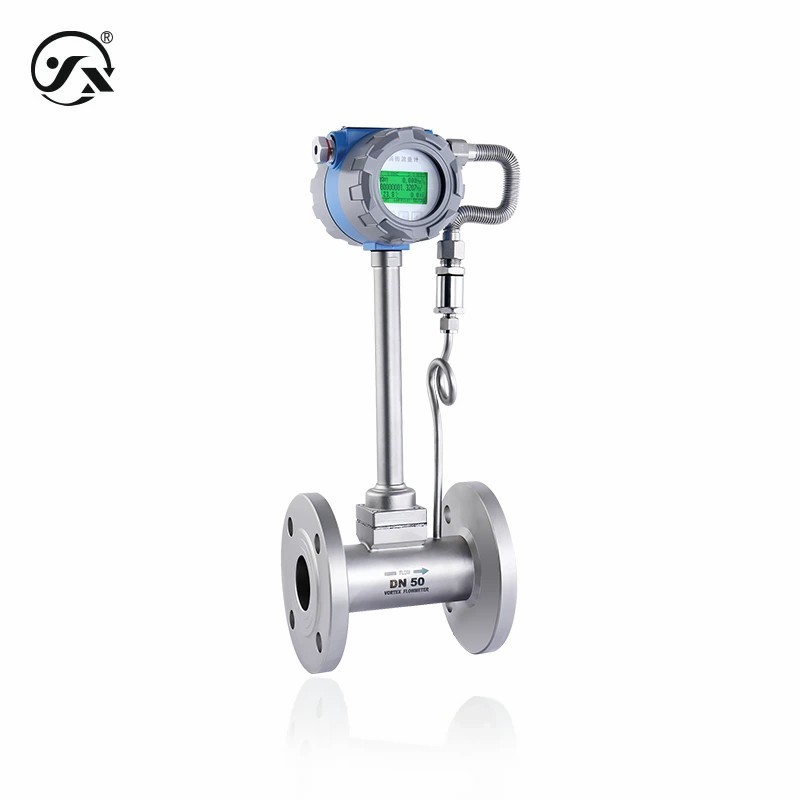

LWJ11Y 파이프 라인 소용돌이 흐름 측정기는 속도 흐름 측정기입니다. 그것은 석유, 화학 산업, 전력, 경력 산업, 전력 난방 및 다른 분야에서 볼륨 흐름을 측정하는 데 널리 사용됩니다.,가스, 증기, 액체 및 고온 액체의 질량 흐름 및 표준 흐름 속도
| 기본 매개 변수 | |
| 측정 매개체 | 액체, 가스, 증기 등 (접촉 물질과 호환) |
| 측정 범위 | 0.3~8000m3/h |
| 정확도 수준 | 레벨 10레벨 15 |
| 중간 온도 | -40°C~250°C/-40°C~350°C |
| 연결 | 플랜지 연결 DN15·DN300 (시행 표준 GB/T9124.1-2019) 클램프 연결 DN15·DN200 (시행 표준 GB/T9124.1-2019) |
| 전압 수준을 견딜 수 있습니다 | 플랜지 연결 PN40 압력 저항 4.0MPa (DN15DN50, 사용자 정의 할 수 있습니다 ≤PN100) PN16 압력 저항력 1.6MPa (DN65~DN300, 사용자 정의 할 수 있습니다 ≤PN100) 클램프 연결 PN40, 압력 저항 4.0MPa (DN15DN50) PN16 압력 저항 1.6MPa (DN65~DN200) 사용자 정의 할 수 있습니다 ≤PN400 (DN15~DN40) ≤PN250 (DN50~DN80) ≤PN160 (DN100~DN150) ≤PN100 (DN200) |
| 폭발 방지형 | 방화 방지형 Ex d IIC T6 Gb |
| 보호 수준 | IP66 참고/ 위의 보호수준은 전기 연결이 완료된 후 달성되는 수준을 의미합니다. |
| 헤더 표시 | LCD (반등이 있는) |
| 현재 출력 | |
| 최대 부하 | 500Ω ((24VDC 전원 공급) |
| 최대 전력 | 2선 시스템 0.5W 3선 시스템 1.5W |
| 응답 빈도 | 1Hz |
| 펄스 출력 | |
| 높은 수준의 진폭 | >22VDC |
| 낮은 레벨 진폭 | <0.8VDC |
| 펄스 너비 | 16ms (사각형 파동) |
| 구동 전류 | ≤ 10mA |
| 전기 격리 | 광적 격리, 격리 전압> 1000VDC |
| RS485 출력 | 이 프로토콜은 Modbus 통신 프로토콜을 준수하고 Modbus 프로토콜에서 RTU 모드를 채택합니다. RS485 반 듀플렉스 작업 모드 ( 상세한 내용은 프로토콜 설명 참조). |
| 환경 조건 | |
| 실내 온도 | -20~60°C |
| 환경 습도 | 5%~90%RH (집화 또는 이슬집화 없음) |
| 전기 보호 | |
| 단열 저항 | ≥100MΩ 500VDC |
| 다이렉트릭 강도 | 500VAC |
| 전체 재료 | |
| 센서 하우스 | 304/316 스테인리스 스틸 ( 측정 매체에 접촉) |
| 소용돌이 발전기 | 304/316 스테인리스 스틸 ( 측정 매체에 접촉) |
| 센서 프로브 | 304/316 스테인리스 스틸 ( 측정 매체에 접촉) |
| 탐사용 밀봉 | 그래피트 ( 측정 매체와 접촉) |
| 플랜지 | 304/316 스테인리스 스틸 ( 측정 매체에 접촉) |
| 클램프 플랜지 | 304/316 스테인리스 스틸 ( 측정 매체에 접촉) |
| 신호 커넥터 | 304/316 스테인리스 스틸 |
| 컨버터 하우스 | 도형 알루미늄 |
| 컨버터 밀폐 | 니트릴 고무 |
| 화면 창 | ≈6mm 폭발성 유리 |
