| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Star merter |
| 모델 번호: | LDC11Y |
| 측정 범위: | 0.05~21700m3/h | 범위 비율: | 10:1, 15:1, 20:1, 30:1 |
|---|---|---|---|
| 출력: | RS485, 4~20mA, 4~20mA HART, 주파수/펄스, 경보 출력 | 전원 공급: | 85~250VAC, 20~36VDC |
| 정확성: | 0.5레벨, 0.2레벨 | ||
| 강조하다: | 파이프라인 전자기 흐름계,속도 흐름 미터,높은 정확성 파이프 라인 전자 자기 흐름 측정기 |
||

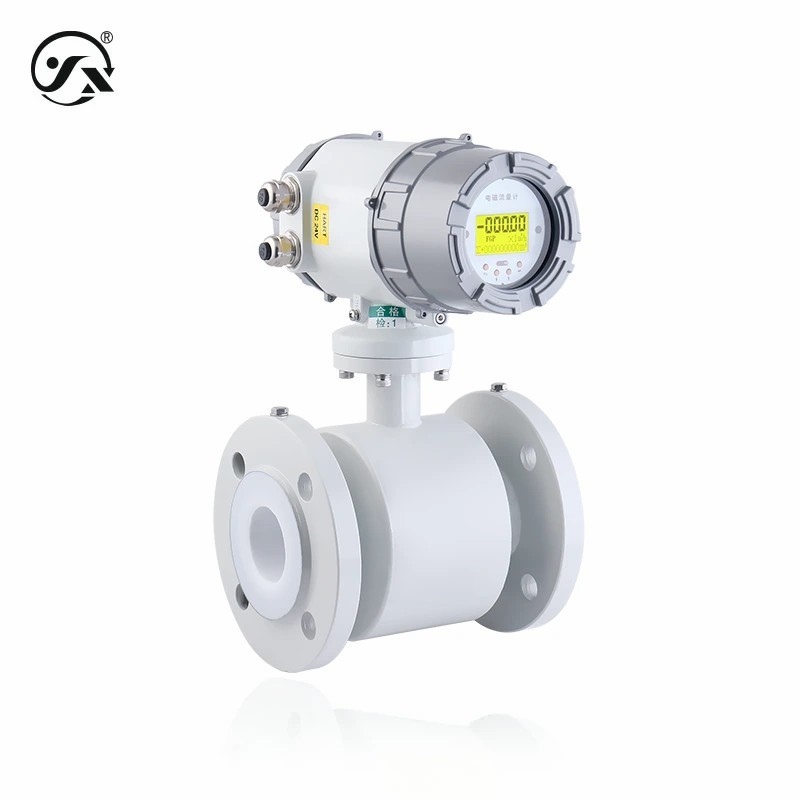

LDC11Y 파이프라인 전자기적 흐름계 는 유체역학과 전자기학의 조합의 산물인 속도 흐름계이다.흐름 센서 및 변환기측정 튜브의 상부와 하부 부분은 흥분 스핀이 장착되어 있으며, 흥분 전류를 통과 한 후 생성 된 자기장은 측정 튜브를 통과합니다.,시그널 전극의 쌍이 측정 튜브의 내부 벽에 설치되어 액체와 접촉하여 유도 전기 전력을 생성합니다.그리고 흐름 신호는 변환기에 전송됩니다, 컨버터 후에 출력을위한 표준 신호로 변환됩니다. 높은 정확성, 높은 안정성, 반 간섭 및 유지 보수 자유의 장점이 있습니다.
| 기본 매개 변수 | |
| 측정 매개체 | 액체 ( 측정된 액체의 전도도는 20μS/cm 이상이고 접촉 물질과 호환되어야 한다) |
| 흐름 속도 범위 | 0.1m/s-15m/s |
| 측정 범위 | 0.05~21700m3/h |
| 범위 비율 | 101-15:120분1, 30:1 사용자 정의 할 수 있습니다) |
| 흐름 방향 | 양, 음, 순 흐름 |
| 반복성 오류 | 정확도 레벨의 절대 값의 1/3 |
| 정확도 수준 | 00.5 레벨, 0.2 레벨 |
| 중간 온도 | -20°C~60°C (클로로프렌 CR 부착) -20°C~60°C (폴리우레탄 고무 PU 부리) -30°C~120°C (PTFE 부리) -30°C~150°C (고온 PTFE 부리) -30°C~100°C (플루오린 에틸렌 프로필렌 F46 부리) -20°C~150°C (PTFE 및 페르플루로알킬 비닐 코폴리머 PFA 부착) |
| 출력 신호 | 4~20mA, 주파수/펄스, 경보 출력, RS485, HART |
| 전원 공급 | 85~250VAC,20~36VDC |
| 폭발 방지형 | Ex db ib q IIC T6 Gb (이솔레이션 유형, 본질적인 안전 유형, 모래 채우기 유형을 포함한 복합 폭발 방지) |
| 연결 | 플랜지 연결 DN6-DN2000 (시행 표준 GB/T9124.1-2019) |
| 보호 수준 | 통합 IP66 스플릿 센서 IP66/IP68 참고 1/분열 센서가 IP68일 때, 매장 깊이는 5m 미만이고 물 침투 깊이는 3m 미만입니다. 참고 2/ 위의 보호 수준은 전기 연결이 완료된 후 달성되는 수준을 의미합니다. |
| 최대 전력 | ≤20W |
| 헤더 표시 | LCD (반등이 있는) |
| 기기 기능 | |
| 모니터 | 부피 흐름, 질량 흐름, 순간 흐름, 누적 흐름, 흐름 속도 |
| 경찰을 불러 | 빈 파이프 식별 경보, 전극 오염 경보, 흥분 경보 |
| 현재 출력 | |
| 최대 부하 | 750Ω ((24V 전원 공급) |
| 응답 빈도 | 1Hz |
| 주파수 출력 | |
| 주파수 출력 범위 | 1~5000Hz |
| 출력 전기 격리 | 광적 격리, 격리 전압> 1000VDC |
| 주파수 출력 드라이버 | 필드 효과 튜브 출력, 최대 저항 전압 36VDC, 최대 부하 전류 250mA |
| 펄스 출력 | |
| 펄스 동등 | 0.001·1.000 m3/cp n0.001·1.000 Ltr/cp n0.001~1.000 T/cp |
| 높은 수준의 진폭 | >22VDC |
| 낮은 레벨 진폭 | <0.8VDC |
| 펄스 너비 | 50ms (사각형 파동), 높은 주파수에서 자동 평균 사각형 파동 |
| 전기 격리 | 광적 격리, 격리 전압> 1000VDC |
| 펄스 드라이브 | 필드 효과 튜브 출력, 최대 저항 전압 36VDC, 최대 부하 전류 250mA |
| 경보 출력 | |
| 경보 출력 접촉 | ALMH 상한 경계 경보 ALML-하위 경계 경보 |
| 출력 전기 격리 | 광적 격리, 격리 전압> 1000VDC |
| 경보 출력 드라이버 | 다링턴 출력, 최대 저항 전압 36VDC, 최대 부하 전류 250mA |
| RS485 출력 | 이 프로토콜은 Modbus 통신 프로토콜을 준수하고 Modbus 프로토콜에서 RTU 모드를 채택합니다. RS485 반 듀플렉스 작업 모드 자세한 내용은 프로토콜 설명서를 참조하십시오. |
| 환경 조건 | |
| 실내 온도 | -20~60°C |
| 환경 습도 | 0%~95%RH (집화 및 응축이 없습니다) |
| 전기 보호 | |
| 단열 저항 | ≥100MΩ 500VDC |
| 다이렉트릭 강도 | 500VAC |
| 전체 재료 | |
| 부착 재료 | 네오프렌 CR, 폴리우레탄 고무 PU, 폴리테트라플루오레틸렌 PTFE 고온 폴리테트라플루로에틸렌 PTFE, 폴리퍼플루로에틸렌 프로필렌 F46, 폴리테트라플루로에틸렌과 페르플루로알킬 비닐 PFA의 코폴리머 (측정 매체에 접촉) |
| 전극 재료 | 티타늄, 하스텔로이 C, 탄탈, 텅스텐 탄화, 플래티넘, 316L ( 측정 매체와 접촉) |
| 센서 하우스 | 탄소 강철/304 스테인리스 강철 |
| 플랜지 재료 | 탄소 강철/304 스테인리스 강철 |
| 컨버터 하우스 | 도형 알루미늄 |
| 컨버터 밀폐 | 니트릴 고무 |
| 화면 창 | ≈6mm 폭발성 유리 |
| 케이블 연결 | 센서와 변환기 사이의 케이블 2*0.5 OD 6.5mm PVC 보호 케이블 (스플릿 타입) |
