| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Star merter |
| 모델 번호: | CWDZ21CY |
| 범위: | -50~80℃、-50~100℃、-50~260℃、-200~100℃ | 출력: | 4~20mA, 4~20mA HART, RS485, Pt100(1/3B 등급) |
|---|---|---|---|
| 전원 공급: | 9~32VDC, 13~32VDC, 15~32VDC, 15~24VDC | 정확성: | 0.25%FS、0.5%FS |
| 강조하다: | 폭발 방지 온도 송신기,분할 온도 송신기 |
||

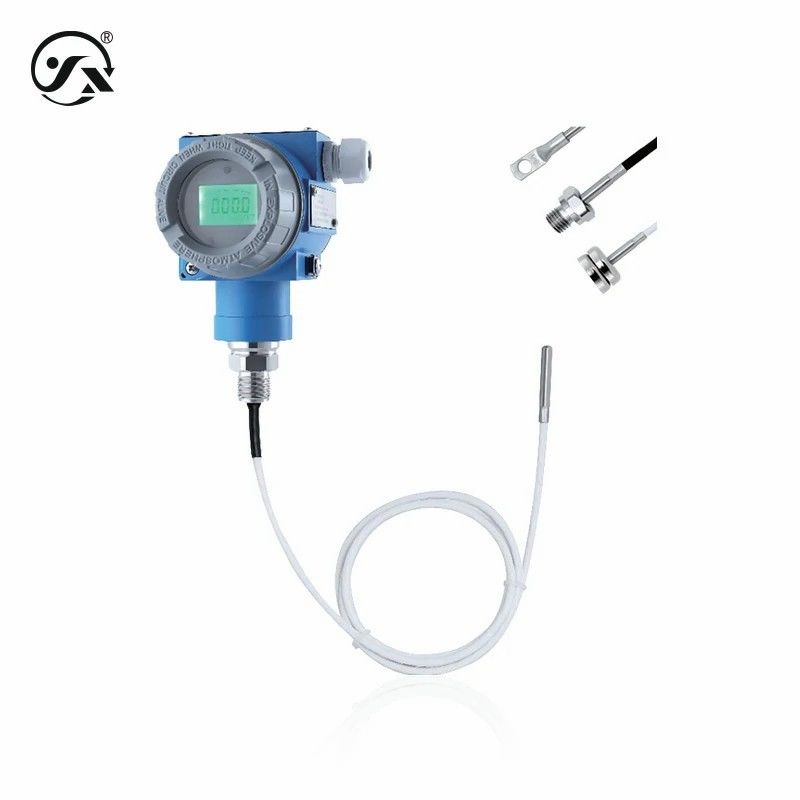

CWDZ21CY 스플릿 폭발 방지 온도 송신기는 장비의 표면 온도, 액체 온도 및 가스 온도를 측정하기 위해 신중하게 설계되어 적합합니다.폭발 방지 및 HART 프로토콜 통신 옵션, 비용 효율성
| 기본 매개 변수 | |
| 측정 매개체 | 고체, 액체 또는 가스 (접촉 물질과 호환) |
| 측정 범위 | -50~80°C, -50~100°C, -50~260°C, -200~100°C |
| 측정 요소 | 1*Pt100 ((1/3B 등급) |
| 반응 시간 | 18초 (IEC60751에 따라, 바람 속도는 0.4m/s, 10°C 단계) |
| 안정적인 클래스=?? 정보?? 성능 | ±0.1%FS/년 |
| 폭발 방지형 | 본질적으로 안전한 타입 Ex iaII CT6 Ga (전류 출력만) 내부적으로 안전한 먼지 타입 Ex iaIII CT85°C Da (전력 출력만) 참고/내성적으로 안전한 전원은 안전 장벽 또는 내성적으로 안전한 전원 공급 장치에 의해 공급되어야 합니다. |
| 연결 시간 | 400ms |
| 보호 수준 | 호싱 IP66 프로브 IP68 참고/보호 수준은 전기 연결이 완료된 후에 달성되는 수준을 의미합니다. |
| 전체 무게 | 디스플레이와 함께 ≈ 1.4kg 디스플레이 없이 ≈ 1.25kg |
| 정확도 수준 | 0.25%FS, 0.5%FS 미터 정확도 0.05%FS (반등이 있는 LCD) |
| 결의 | 아날로그 출력 0.02%FS, 디지털 출력 0.1°C |
| 부하 특성 | |
| 전압 유형 | ≥10kΩ |
| 현재 타입 | 화면 부하가 없습니다 ≤ {(Us-7.5) ÷ 0.02} Ω 디스플레이 부하 ≤ {(Us-12) ÷ 0.02} Ω (Us = 공급 전압) |
| HART 전류 타입 | 부하 ≤{(Us-12)÷0.02}Ω (Us=보급 전압) |
| 환경 조건 | |
| 실내 온도 | -40°C~85°C |
| 환경 습도 | 0%~95%RH (집화 및 응축이 없습니다) |
| 전기 보호 | |
| 단회로 보호 | 영구적 |
| 역극성 보호 | 손상은 없지만 작동하지 않습니다. |
| 단열 저항 | ≥100MΩ,500VDC |
| 다이렉트릭 강도 | 500VA |
| 출력 제한 | |
| 4~20mA | 2.5mA~26mA |
| RS485 | 0~3500/7000 |
| 4~20mAHART | 3.8mA~22mA |
| 전체 재료 | |
| 껍질 | 도형 알루미늄 |
| 화면 창 | ≈6mm 폭발성 유리 |
| 보호 튜브 재료 | 304 스테인리스 스틸 |
| 코 압력 물질 | 탄소강철, 니켈 접착 |
| 스루프인 재료 | 304 스테인리스 스틸 |
| 자기 물질 | |
| 탄소강, 니켈 접착 + 고강도 자석 밀봉 | 니트릴 고무 |
| 케이블 | PTFE 가려진 보상 케이블 (φ3.2mm) 온도 저항 -200~260°C 폴리우레탄 보호 대책 케이블 (φ4.7mm) 온도 저항 -50~100°C |
| 기계적 안정성 | |
| 진동 저항 | IEC60068-2-6 표준에 따라 10g (20...2000Hz) |
| 충격 저항 | 500g/ms, IEC60068-2-27 표준에 따라 |
