| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Star merter |
| 모델 번호: | CYW18CY |
| 최소 주문 수량: | 1PC |
| 가격: | negotiable |
| 지불 조건: | T/T |
| 공급 능력: | 30000개/월 |
| 범위: | 0~1~10mH2O | 출력: | 4~20mA, 4~20mA HART, RS485, 0~10VDC, 0~5VDC, 1~5VDC |
|---|---|---|---|
| 전원 공급: | 9~32VDC, 15~32VDC, 13~32VDC, 15~24VDC | 정확성: | 0.1%FS, 0.25%FS, 0.5%FS |
| 이름: | 수위 전달계 | ||
| 강조하다: | CYW18C 액체 레벨 송신기,고온 액체 레벨 송신기,가스 수집기 잠수용 레벨 송신기 |
||

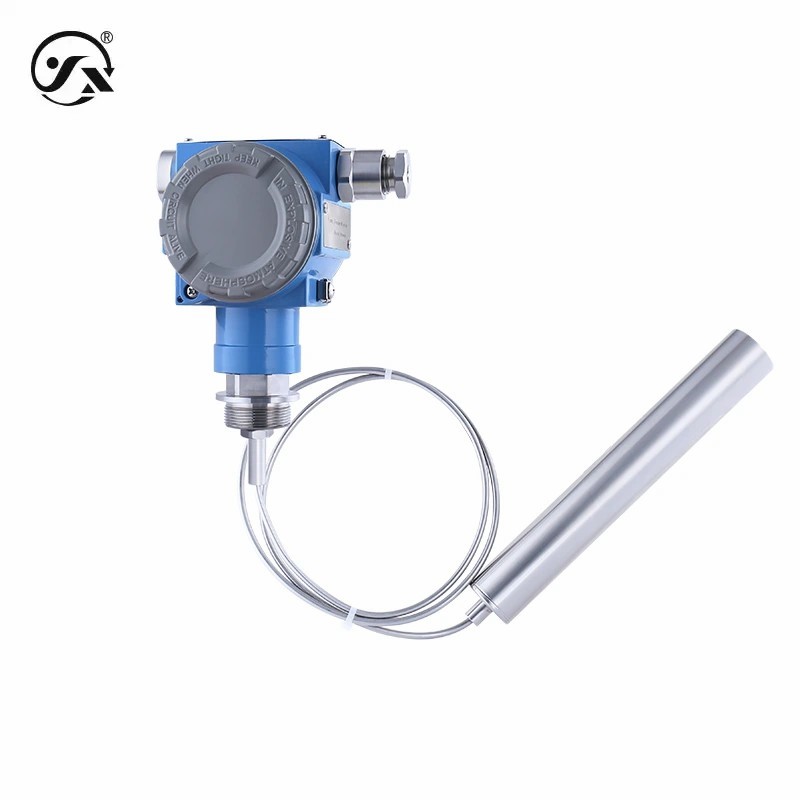

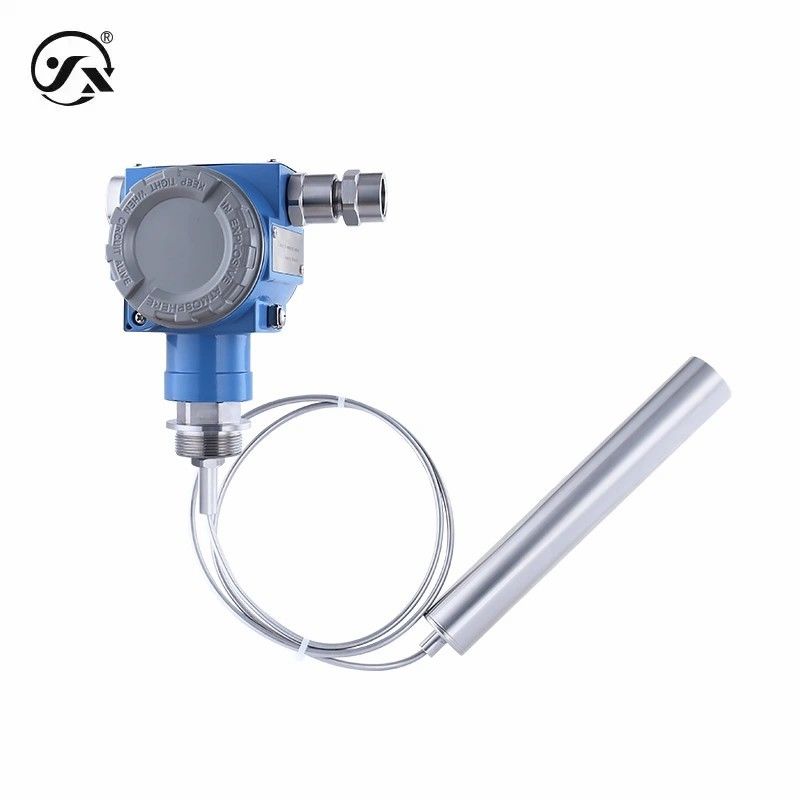

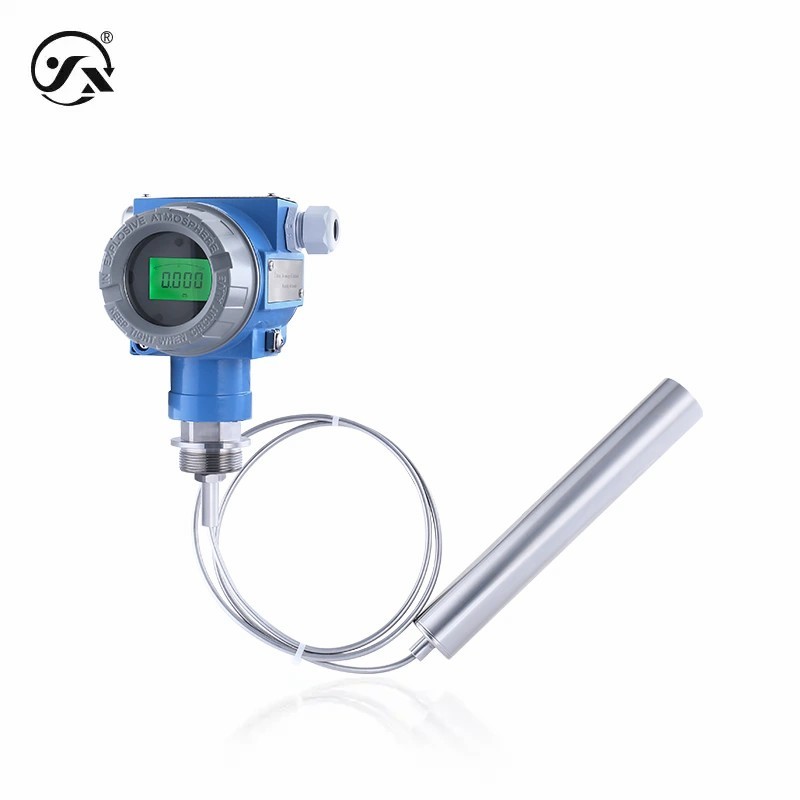

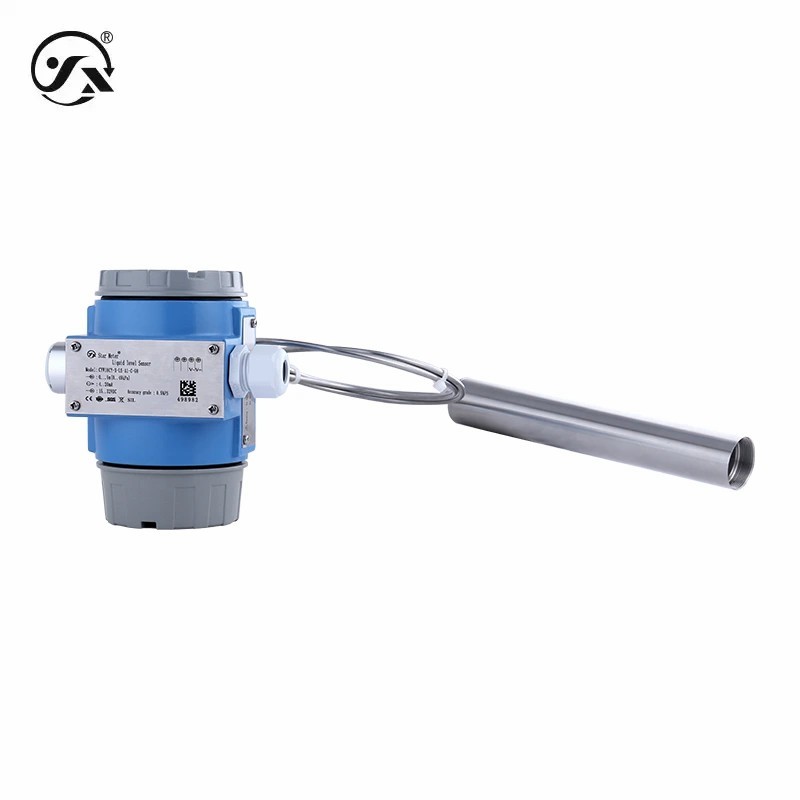

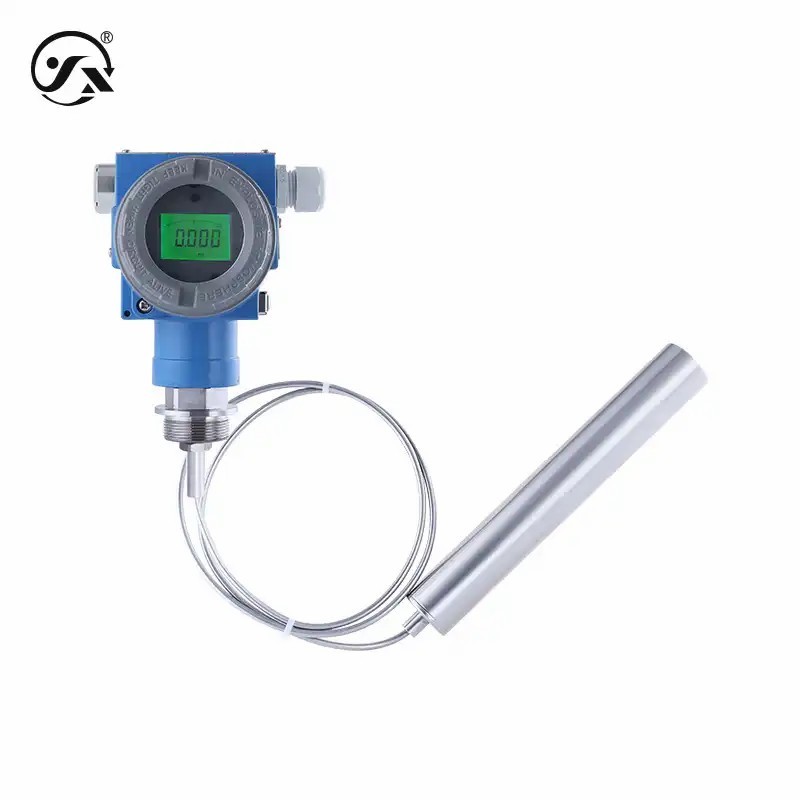

CYW18CY 가스 수집기 유형 높은 온도 액체를 측정하기에 적합한 잠수 레벨 송신기
CYW18CY 가스 수집기 타입 잠수 레벨 송신기는 180°C까지의 고온 매체를 측정하도록 설계되었으며 다양한 폭발 방지형으로 제공됩니다.
| 기본 매개 변수 | |
| 측정 매개체 | 물 (H2O) 또는 접촉 물질과 호환되는 액체 |
| 레벨 범위 | 0~1~10mH2O (분야 선택 표를 자세히 참조) |
| 매체 온도 | -40~180°C |
| 응답 빈도 | 아날로그 신호 출력 ≤ 50Hz, 디지털 신호 출력 ≤ 5Hz |
| 안정적인 성능 | ± 0.1% FS/년 |
| 과부하 용량 | 200% 전체 규모 |
| 온도 변동 | ±0.01%FS/°C (온도 보상 범위) ±0.05%FS/°C (온도 보상 범위 밖) |
| 엑스 타입 | 방화 방지 Ex db II.C T6 Gb 방화 방지 먼지 종류 Ex tb IIIC T80°C Db
본질적으로 안전 Ex ia II.C T6 Ga (4 ~ 20mA / 4 ~ 20mA HART 출력만) |
| 보호 정도 | 탐사기 IP68 연결 상자 IP66 참고: 위의 보호 수준은 전기 연결이 완료 된 것을 의미합니다. |
| 전체 무게 | 디스플레이가 없≈ 1.9kg 디스플레이와 함께≈2.05kg 케이블 ≈ 60g / 미터, 모세혈관 ≈ 70g / 미터 |
| 정해진 시간에 | 20ms |
| 결의 | 아날로그 출력 0,01%FS, 디지털 출력 0,05%FS |
| 출력 전력 | |
| 4~20mA | 디스플레이가 없습니다 9~32VDC, 디스플레이가 있는 15~32VDC, 본질적으로 안전 15~24VDC |
| RS485 | 예/무용 표시 9~32VDC |
| 0~10VDC | 예/무용 표시 15~32VDC |
| 0~5VDC | 예/무용 표시 9~32VDC |
| 1~5VDC | 예/무용 표시 9~32VDC |
| 4~20mA HART | 디스플레이와 함께 / 없이 13~32VDC, 본질적으로 안전 15~24VDC |
| 정확도 클래스 | |
| 범위 ≥ 10m | 0.25%FS 표준 (온도 보상 -10~70°C), 0.1%FS 선택 (온도 보상 -40~80°C) |
| 1m ≤ 범위 < 10m | 0.5%FS 표준 (온도 보상 -10~70°C), 0.25%FS 선택 (온도 보상 -40~80°C) |
| 최대 전력 | |
| 4~20mA | 네/아니오 표시 ≤0.02Us ((W) |
| RS485 | 디스플레이 ≤0.02Us ((W) 와 함께, 디스플레이 ≤0.015Us ((W) 없이 |
| 0~10VDC | 디스플레이 ≤0.02Us ((W) 와 함께, 디스플레이 ≤0.008Us ((W) 없이 |
| 0~5VDC | 디스플레이 ≤0.02Us ((W) 와 함께, 디스플레이 ≤0.008Us ((W) 없이 |
| 1~5VDC | 디스플레이 ≤0.02Us ((W) 와 함께, 디스플레이 ≤0.008Us ((W) 없이 |
| 4~20mA HART | 네/아니오 표시 ≤0.02Us ((W) |
| 부하 특성 | |
| 전압 유형 | ≥10kΩ |
| 현재 타입 | 디스플레이 부하가 없습니다. 디스플레이 로드≤{(US-12)÷0.02}Ω (US=공급 전압) |
| HART 전류 타입 | 부하 ≤ {(Us-12)÷0.02}Ω(Us=보급 전압) |
| 환경 조건 | |
| 실내 온도 | -40°C~85°C |
| 환경 습도 | 0%~95%RH ((컨덴서이션, 콘덴서션 없음) |
| 전체 재료 | |
| 대막 | 316L 스테인리스 스틸 |
| 가스 수집기 | 304 스테인리스 스틸 ( 측정 대류와의 접촉) |
| 밀봉 | 니트릴 고무 |
| 연결 상자 | 도형 알루미늄 |
| 화면 창 | ≈ 6mm 폭발 방지 유리 |
| 혈관 | 304 스테인리스 스틸 ( 측정 대류와의 접촉) |
| 기계적 안정성 | |
| 지진성 성능 | 10g ((20... 2000Hz) 는 IEC60068-2-6 표준에 적합합니다. |
| 충격 저항 | 500g/ms는 IEC60068-2-27 표준에 적합합니다. |
| 전기 보호 | |
| 단전 보호 | 영구적 |
| 반극성 보호 | 손상은 없지만 작동하지 않습니다. |
| 단열 저항 | ≥100MΩ,500VDC |
| 다이렉트릭 강도 | 500VAC |
| 출력 제한 | |
| 4~20mA | 출력 최소 4mA, 출력 최대 20mA |
| RS485 | 출력 최소 0, 출력 최대 2000 |
| 0~10VDC | 출력 최소 0.001VDC, 출력 최대 10VDC |
| 0~5VDC | 출력 최소 0.001VDC, 출력 최대 5VDC |
| 1~5VDC | 출력 최소 0.001VDC, 출력 최대 5VDC |
| 4~20mA HART | 출력 최소 3.8mA 최대 22mA |
