| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Star merter |
| 모델 번호: | CWDZ22Y |
| 최소 주문 수량: | 1PC |
| 가격: | negotiable |
| 지불 조건: | T/T |
| 공급 능력: | 30000개/월 |
| 범위: | -50~100℃、-50~260℃ | 출력: | 4~20mA、RS485、PT100、0~10VDC、0~5VDC、1~5VDC |
|---|---|---|---|
| 전원 공급: | 9~28VDC、12~28VDC | 정확성: | 0.25%FS, 0.5%FS |
| 이름: | 분할 온도 송신기 | ||
| 강조하다: | CWDZ22 스플릿 온도 송신기,스플릿 온도 송신기 4-20ma |
||

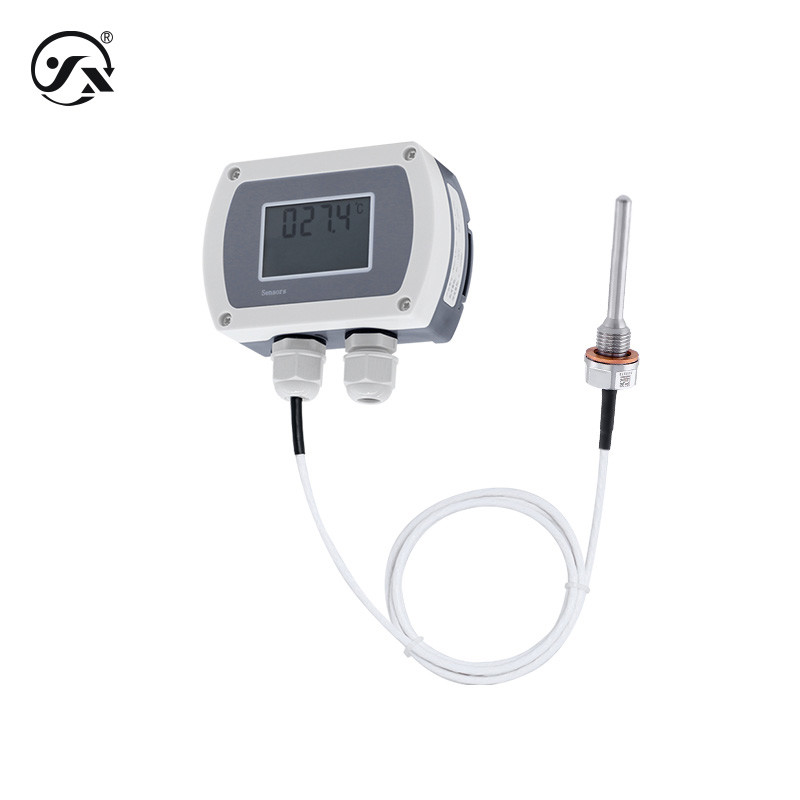

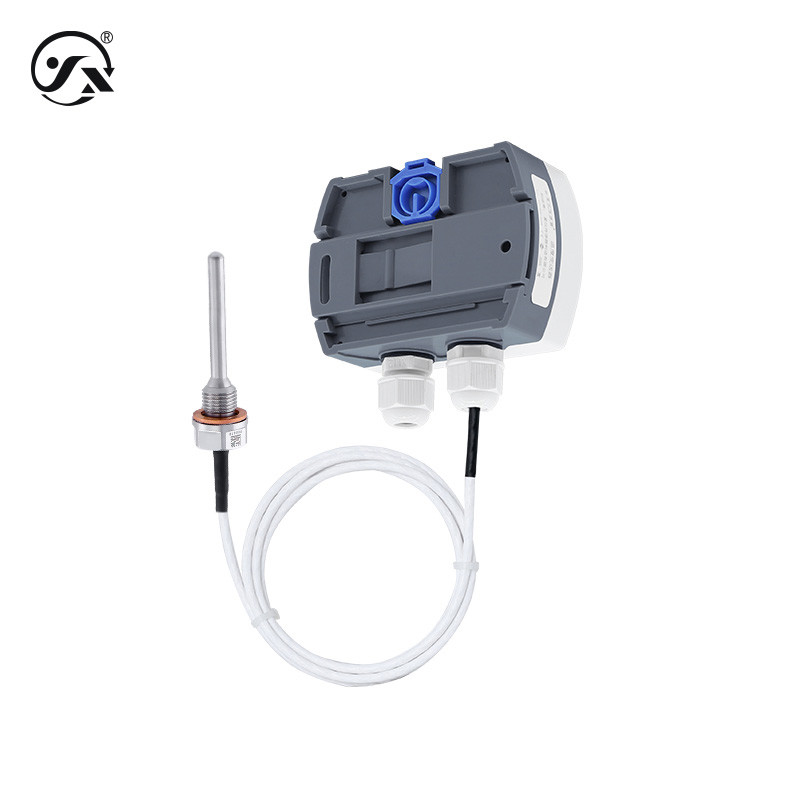

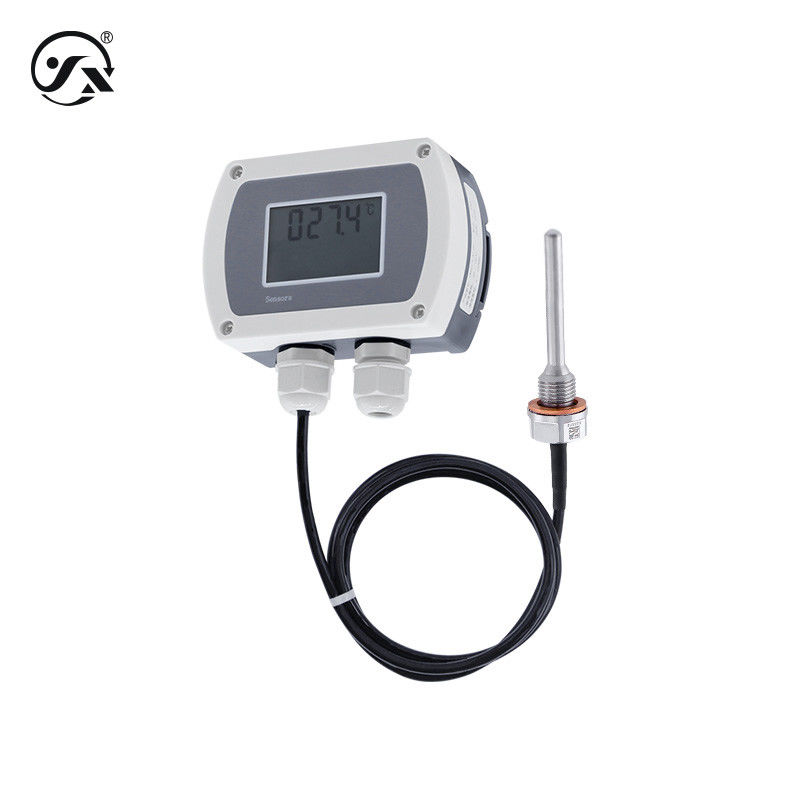

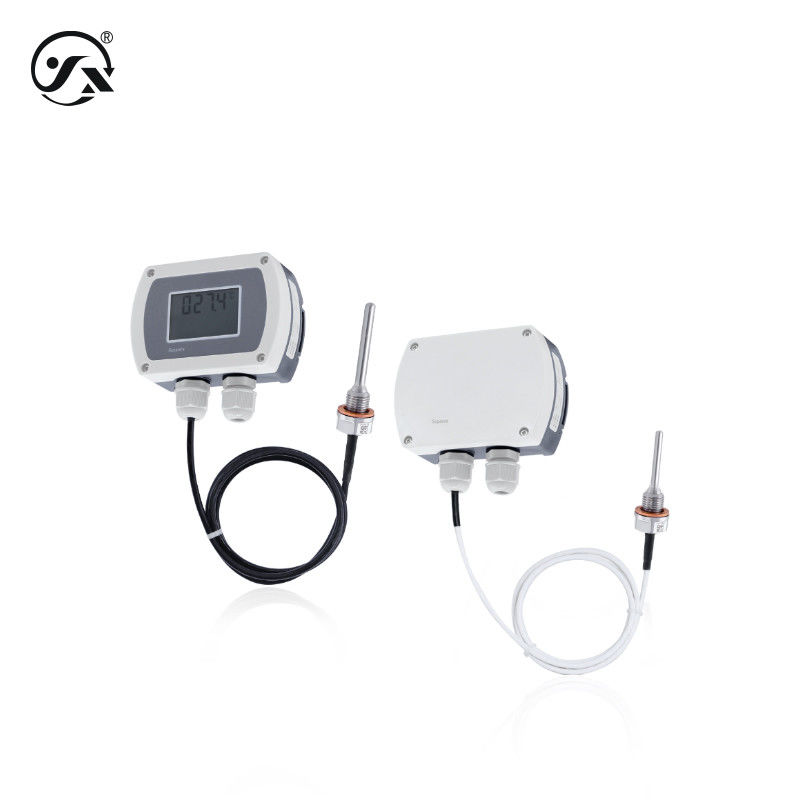

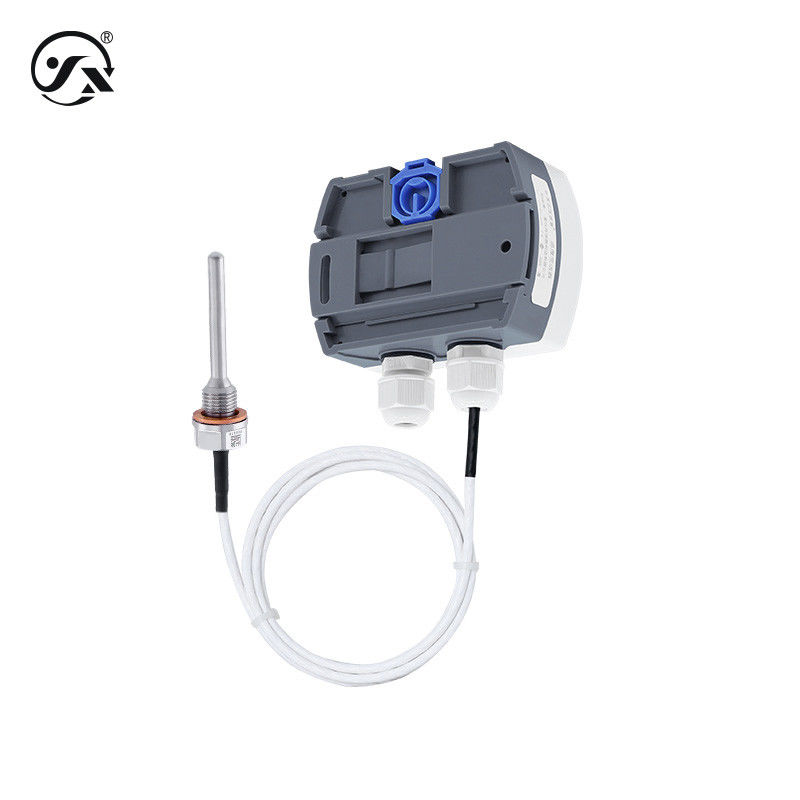

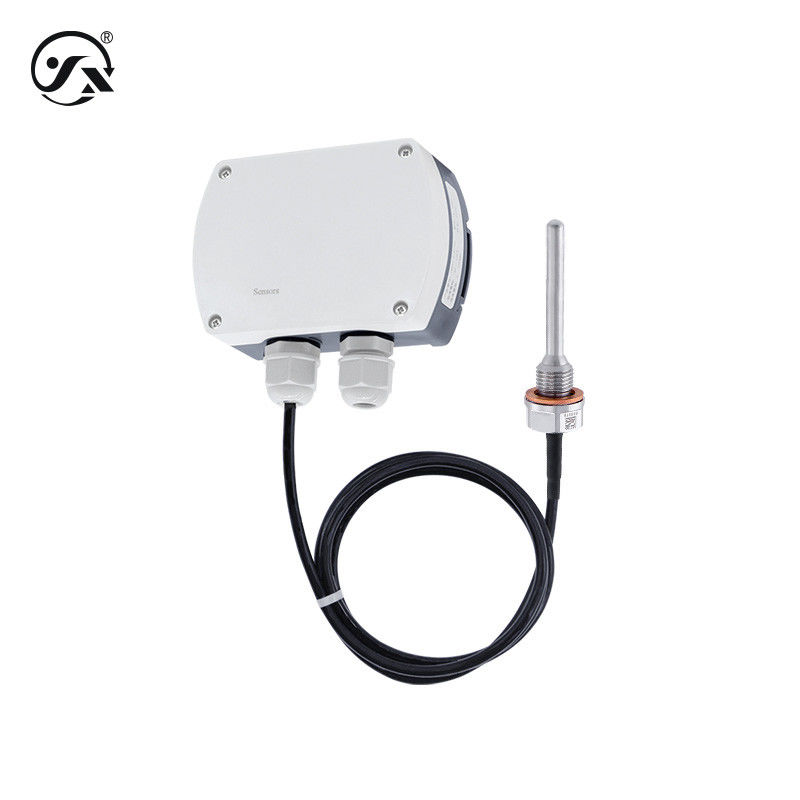

CWDZ22Y 스플릿 온도 송신기 측정 범위 -50~100°C~50~260°C 정확도 0.25%FS0.5%FS 일반 산업
CWDZ22Y 스플릿 온도 송신기는 기체, 액체 및 고체의 온도를 측정하도록 설계되었습니다. 디스플레이와 함께 사용할 수 있습니다.
| 기본 매개 변수 | |
| 측정 매개체 | 고체, 액체 또는 기체 (접촉 물질과 호환) |
| 측정 범위 | -50~100°C~50~260°C |
| 출력 신호 | 4~20mA,RS485,Pt100,0~10VDC,0~5VDC,1~5VDC |
| 측정 셀 | 1*Pt100 (클래스 1/3B) |
| 반응 시간 | 18s (IEC60751에 따라, 바람 속도는 0.4m/s, 10°C 단계) |
| 안정적인 성능 | ± 0.1% FS/년 |
| 정해진 시간에 | 400ms |
| 보호 정도 | 호스팅 IP65 프로브 IP68 참고: 전기 연결이 완료된 후에 보호 정도가 달성됩니다. |
| 지속가능한 성능 | 1X106번 (하단 범위에서 상단 범위 사이클 수) |
| 전체 무게 | 디스플레이와 함께≈ 150g 디스플레이가 없≈ 130g 탐사 G1/4 남성 실≈ 36g (입기 깊이는 30mm) 탐사 G1/2, M20*1.5 남성 실≈ 78g (입기 깊이는 30mm) 참고: 삽입 깊이의 10mm 증가에 따라 무게는 1g 증가합니다. |
| 정확도 클래스 | 0.25% FS00.5% FS |
| 결의 | 아날로그 출력 0.02%FS, 디지털 출력 0.1°C |
| 출력 전력 | |
| 4~20mA | 9~28VDC |
| RS485 | 9~28VDC |
| 0~10VDC | 12~28VDC |
| 0~5VDC | 9~28VDC |
| 1~5VDC | 9~28VDC |
| 최대 전력 | |
| 4~20mA | ≤0.02Us ((W) |
| RS485 | ≤0.015Us ((W) |
| 0~10VDC | ≤0.015Us ((W) |
| 0~5VDC | ≤0.015Us ((W) |
| 1~5VDC | ≤0.015Us ((W) |
| 부하 특성 | |
| 전압 유형 | ≥10kΩ |
| 현재 타입 | 부하 ≤{(Us-7.5) ÷0.02}Ω (US=보급 전압) |
| 환경 조건 | |
| 실내 온도 | -40°C~85°C |
| 환경 습도 | 0%~95%RH ((컨덴서이션, 콘덴서션 없음) |
| 전체 재료 | |
| 장막 | ABS 엔지니어링 플라스틱 |
| 케이블 잠금 | 나일론 (4~6mm 로킹 와이어 지름) |
| 표시 | 백라이트가 없는 LCD LCD 디스플레이 |
| 탐사물질 | 304 스테인리스 스틸 |
| 밀봉 | 니트릴 고무 |
| 케이블 | PTFE 가려진 보상 케이블 (φ3.2mm) 온도 저항 -50~260 °C 폴리우레탄 가려진 보상 케이블 (4.7mm) 온도 저항 -50~100 °C |
| 기계적 안정성 | |
| 지진성 성능 | 10g ((20... 2000Hz) 는 IEC60068-2-6 표준에 적합합니다. |
| 충격 저항 | 500g/ms는 IEC60068-2-27 표준에 적합합니다. |
| 전기 보호 | |
| 단전 보호 | 영구적 |
| 반극성 보호 | 손상은 없지만 작동하지 않습니다. |
| 단열 저항 | ≥100MΩ,500VDC |
| 다이렉트릭 강도 | 500VAC |
| 출력 제한 | |
| 4~20mA | 출력 최소 4mA, 최대 출력 20mA |
| RS485 | 출력 최소 0, 출력 최대 1500 |
| 0~10VDC | 출력 최소 0.001VDC, 출력 최대 10VDC |
| 0~5VDC | 출력 최소 0.001VDC, 출력 최대 5VDC |
| 1~5VDC | 출력 최소 0.001VDC, 출력 최대 5VDC |
